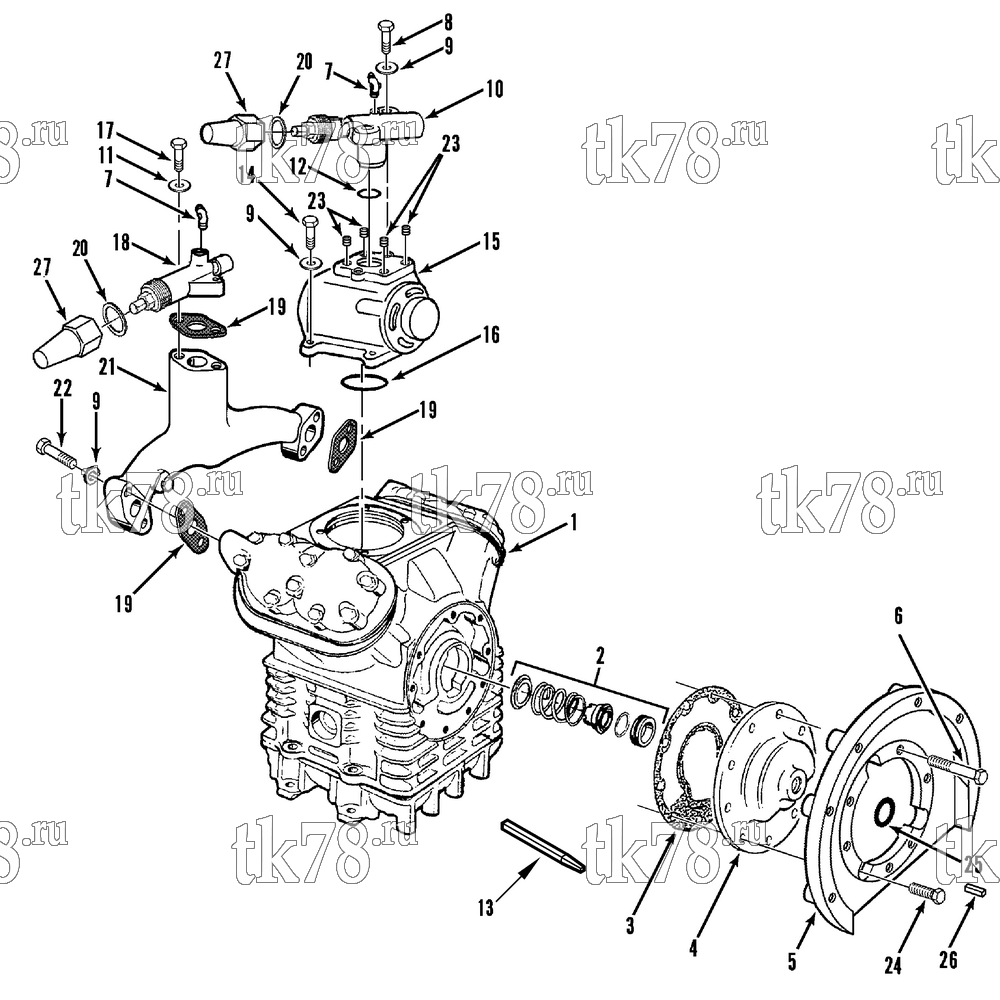

Установкa Thermo King SMX-II 50 SR TCI схема COMPRESSOR GROUP - X430 – 100C14
Обновление от: 8/19/13
| № | TK # | Описание | Кол-во Цена | |
|---|---|---|---|---|
| 1 | 8102-914 | COMPRESSOR - X430 SS C5 (dry new exchange, see 231C2) | 1 | |
| 102-922 | COMPRESSOR - X430 C5 (w/ unloader head, see 231C5) | 1 | ||
| 2 | 22-1100 | SEAL - crankshaft | 1 | |
| US-22-1100 | Сальник коленвала, X426/X430/X640/Scroll T-Series (R404A) | 46 220 ₽ |
|
|
|
10-22-1100 | Сальник коленвала, X426/X430/X640/Scroll T-Series (R404A) | 16 400 ₽ |
|
|
PP-22-1100 | Сальник коленвала, X426/X430/X640/Scroll T-Series (R404A) | 8 700 ₽ |
|
| 33-2746 | O-RING - seal | 1 | ||
| 3 | 33-2513 | GASKET - drive end | 1 | |
|
10-33-2513 | Прокладка передней крышки, X418/426/430/640 | 1 450 ₽ |
|
| PP-33-2513 | Прокладка передней крышки, X418/426/430/640 | 500 ₽ |
|
|
| 4 | 22-755 | COVER - drive end | 1 | |
|
10-22-755 | Крышка компрессора Cover, Bearing Drive | 11 650 ₽ |
|
| 5 | 22-760 | FLANGE - compressor (50s) | 1 | |
| 22-764 | FLANGE - compressor (30s) | 1 | ||
| 6 | 55-2306 | SCREW - plate | 6 | |
| 30-55-2306 | Болт 3/8x1 5/8 | 680 ₽ |
|
|
| 7 | 55-308 | ELBOW - test port | 2 | |
| 55-1983 | CAP - flare | 2 | ||
| 8 | 55-2381 | SCREW - valve | 2 | |
| 9 | 55-896 | FLATWASHER | 8 | |
| 10 | 66-5318 | VALVE - suction | 1 | |
| 66-5318 OEM | Всасывающий клапан X426/430/640 | 42 100 ₽ |
|
|
|
10-66-5318 | Всасывающий клапан X426/430/640 | 28 770 ₽ |
|
| 11 | 55-6804 | WASHER - sealing | 2 | |
| 12 | 33-230 | O-RING - valve (1.875 id) | 1 | |
|
10-33-230 | О-ринг сервисного клапана, X418/426/430/640 | 380 ₽ |
|
| PP-33-230 | О-ринг сервисного клапана, X418/426/430/640 | 220 ₽ |
|
|
| 13 | 204-972 | TOOL - keyway alignment | 1 | |
| 14 | 55-2381 | SCREW - throttling valve | 4 | |
| 15 | 66-5933 | VALVE - throttling (23-25 psi, see 100C13) | 1 | |
| 66-8545 | VALVE - throttling (29-31 psi, see 100C13) | 1 | ||
| 66-5934 | VALVE - throttling (20 psi, for high capacity units, see 9E13) | 1 | ||
| 16 | 33-1221 | O-RING - valve | 1 | |
|
10-33-1221 | О-ринг под клапан - регулятор давления | 280 ₽ |
|
| 17 | 55-6776 | SCREW - discharge valve | 2 | |
| 18 | 66-129 | VALVE - discharge | 1 | |
|
10-66-129 | Сервисный вентиль, X426/430 | 22 340 ₽ |
|
| 19 | 33-2805 | GASKET - valve & manifold | 3 | |
|
33-2805 OEM | Прокладка коллектора армированная, X426/430 | 800 ₽ |
|
|
10-33-2805 | Прокладка коллектора армированная, X426/430 | 620 ₽ |
|
|
10-33-2546 | Прокладка коллектора, X426/430 | 340 ₽ |
|
|
PP-33-2805 | Прокладка коллектора, X426/430 | 50 ₽ |
|
| 20 | 33-3007 | GASKET - plastic cap | 1 | |
| 33-3007 OEM | О-ринг сервисного клапана, X426/430/640 | 130 ₽ |
|
|
| 33-350 | GASKET - brass cap | 1 | ||
| 21 | 22-759 | MANIFOLD - discharge | 1 | |
| 22 | 55-6822 | SCREW - manifold | 4 | |
| 23 | 55-5994 | SCREW - set (plugs the 2 unused holes in throttling valve) | 4 | |
| 24 | 55-2381 | SCREW - cover | 3 | |
| 25 | 33-2120 | SEAL - oil | 1 | |
| 10-33-2120 | Сальник крышки компрессора X426/430/640 | 1 690 ₽ |
|
|
| PP-33-2120 | Сальник крышки компрессора X426/430/640 | 480 ₽ |
|
|
| 26 | 55-9024 | KEY | 1 | |
|
10-55-9024 | Шпонка коленвала, X418/426/430 | 590 ₽ |
|
| 27 | 66-2296 | CAP - service valve (plastic, incl gasket) | 1 | |
|
10-66-2296 | Крышка сервисного клапана, пластик, X426/430/640 | 1 800 ₽ |
|
| P-17-10812-01 | Крышка сервисного клапана, пластик, 05K/05G/06D | 1 800 ₽ |
|
|
| 66-3015 | CAP - valve (brass, incl gasket) | 1 | ||
|
10-66-3015 | Крышка сервисного клапана, латунь, X426/430/640 | 3 000 ₽ |
|
| P-17-10806-10 | Крышка сервисного клапана, латунь, 05K/05G/06D | 3 000 ₽ |
|
