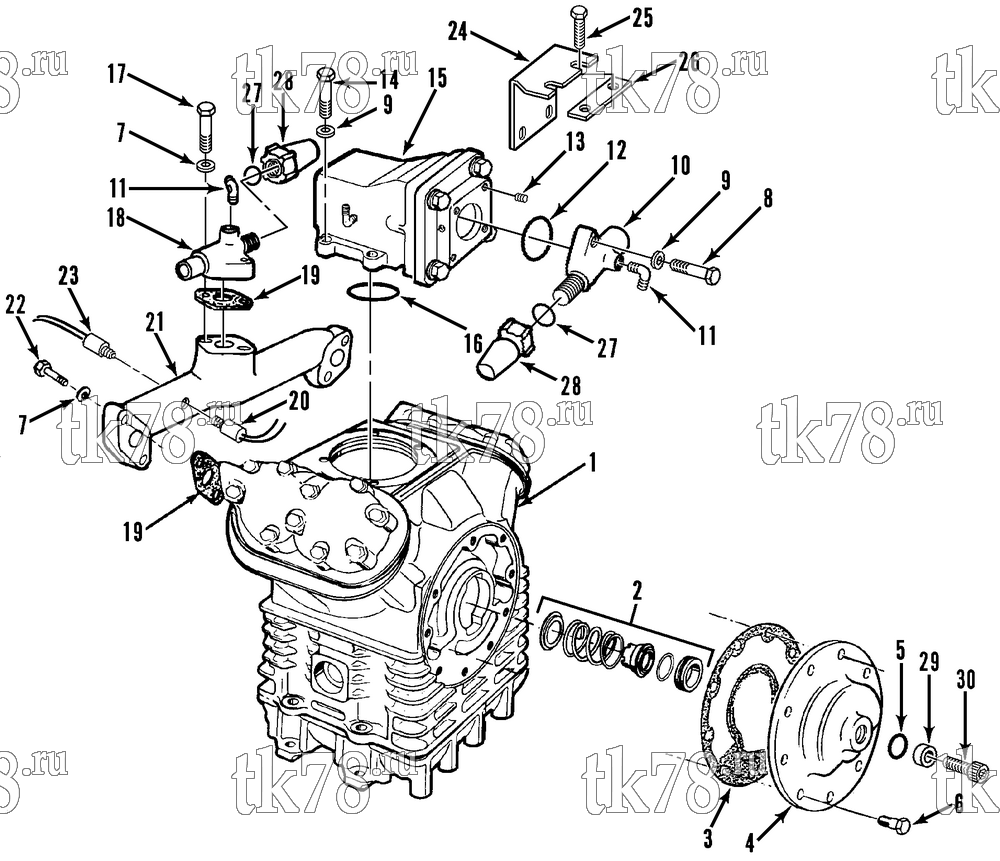

Установкa Thermo King RD-II SR w/TK 3.76 Engine схема COMPRESSOR GROUP - X426 – 132D2
Обновление от: 12/16/09
| № | TK # | Описание | Кол-во Цена | |
|---|---|---|---|---|
| 1 | 102-913 | COMPRESSOR - X426 C5 (subassembly, see 231A2) | 1 | |
| 8102-913 | COMPRESSOR - X426 C5 (subassy, reman, see 231A2) | 1 | ||
| 102-920 | COMPRESSOR - X426 C5 (dry see 231C4) truck | 1 | ||
| 8102-920 | COMPRESSOR - X426 C5 (dry, reman see 231C4) truck | 1 | ||
| 2 | 22-1100 | SEAL - crankshaft | 1 | |
| US-22-1100 | Сальник коленвала, X426/X430/X640/Scroll T-Series (R404A) | 46 220 ₽ |
|
|
|
10-22-1100 | Сальник коленвала, X426/X430/X640/Scroll T-Series (R404A) | 16 400 ₽ |
|
|
PP-22-1100 | Сальник коленвала, X426/X430/X640/Scroll T-Series (R404A) | 8 700 ₽ |
|
| 33-2746 | O-RING - seal | 1 | ||
| 3 | 33-2513 | GASKET - drive end | 1 | |
|
10-33-2513 | Прокладка передней крышки, X418/426/430/640 | 1 450 ₽ |
|
| PP-33-2513 | Прокладка передней крышки, X418/426/430/640 | 500 ₽ |
|
|
| 4 | 22-755 | COVER - drive end | 1 | |
|
10-22-755 | Крышка компрессора Cover, Bearing Drive | 11 650 ₽ |
|
| 5 | 33-2120 | SEAL - oil | 1 | |
| 10-33-2120 | Сальник крышки компрессора X426/430/640 | 1 690 ₽ |
|
|
| PP-33-2120 | Сальник крышки компрессора X426/430/640 | 480 ₽ |
|
|
| 6 | 55-2381 | SCREW - cover | 9 | |
| 7 | 55-6804 | WASHER - special | 6 | |
| 8 | 55-2381 | SCREW - valve | 2 | |
| 9 | 55-896 | FLATWASHER (3/8) | 2 | |
| 10 | 66-5492 | VALVE - suction | 1 | |
| 11 | 11-5513 | VALVE - access | 2 | |
| 11-7777 | CORE - valve | 1 | ||
| 55-1983 | CAP | 1 | ||
| 12 | 33-230 | O-RING - valve (1.875 id) | 1 | |
|
10-33-230 | О-ринг сервисного клапана, X418/426/430/640 | 380 ₽ |
|
| PP-33-230 | О-ринг сервисного клапана, X418/426/430/640 | 220 ₽ |
|
|
| 13 | 55-5994 | SCREW - set (plugs the 2 unused holes in throttling valve) | 2 | |
| 14 | 55-129 | SCREW - throttling valve | 4 | |
| 55-896 | FLATWASHER | 4 | ||
| 203-393 | SEALER - thread | A/R | ||
| 15 | 66-8283 | VALVE - throttling (12-14 psi, see 131B13) | 1 | |
| 66-5494 | VALVE - throttling (18-20 psi, see 90F4) | 1 | ||
| 16 | 33-1221 | O-RING - valve | 1 | |
|
10-33-1221 | О-ринг под клапан - регулятор давления | 280 ₽ |
|
| 17 | 55-6822 | SCREW - discharge valve | 2 | |
| 18 | 66-3942 | VALVE - discharge | 1 | |
| 19 | 33-2805 | GASKET - valve & manifold | 3 | |
|
33-2805 OEM | Прокладка коллектора армированная, X426/430 | 800 ₽ |
|
|
10-33-2805 | Прокладка коллектора армированная, X426/430 | 620 ₽ |
|
|
10-33-2546 | Прокладка коллектора, X426/430 | 340 ₽ |
|
|
PP-33-2805 | Прокладка коллектора, X426/430 | 50 ₽ |
|
| 20 | 41-4523 | SWITCH - hpco (470 psi w/out connector) | 1 | |
|
41-4523 OEM | Выключатель высокого давления, SLX/SLXe | 15 650 ₽ |
|
| 10-41-4523 | Выключатель высокого давления, SLX/SLXe | 12 390 ₽ |
|
|
| 44-5834 | SWITCH - hpco (312 psi w/out connector) | 1 | ||
| 203-393 | SEALER - thread | A/R | ||
| 21 | 22-1022 | MANIFOLD - discharge | 1 | |
| 22 | 55-6822 | SCREW - manifold | 4 | |
| 55-6804 | WASHER - sealing | 4 | ||
| 23 | 44-9137 | SWITCH - hpco (337 psi w/Weather Pack Connector, see 115D14 for connectors) | 1 | |
| 24 | 91-7843 | BRACKET - service valve | 1 | |
| 25 | 55-1587 | SCREW - bracket | 2 | |
| 55-2086 | FLATWASHER | 4 | ||
| 55-4953 | NUT | 2 | ||
| 27 | 33-3007 | GASKET - plastic cap | 1 | |
| 33-3007 OEM | О-ринг сервисного клапана, X426/430/640 | 130 ₽ |
|
|
| 33-350 | GASKET - brass cap | 1 | ||
| 28 | 66-2296 | CAP - service valve (plastic, incl gasket) | 1 | |
|
10-66-2296 | Крышка сервисного клапана, пластик, X426/430/640 | 1 800 ₽ |
|
| P-17-10812-01 | Крышка сервисного клапана, пластик, 05K/05G/06D | 1 800 ₽ |
|
|
| 66-3015 | CAP - valve (brass, incl gasket) | 1 | ||
|
10-66-3015 | Крышка сервисного клапана, латунь, X426/430/640 | 3 000 ₽ |
|
| P-17-10806-10 | Крышка сервисного клапана, латунь, 05K/05G/06D | 3 000 ₽ |
|
|
| 29 | 77-2498 | SPACER - pulley | 1 | |
|
10-77-2498 | Шайба муфты сцепления | 990 ₽ |
|
| 30 | 55-4316 | SCREW - pulley | 1 | |
|
10-55-4316 | Болт коленвала компрессора X426/430 | 470 ₽ |
|
