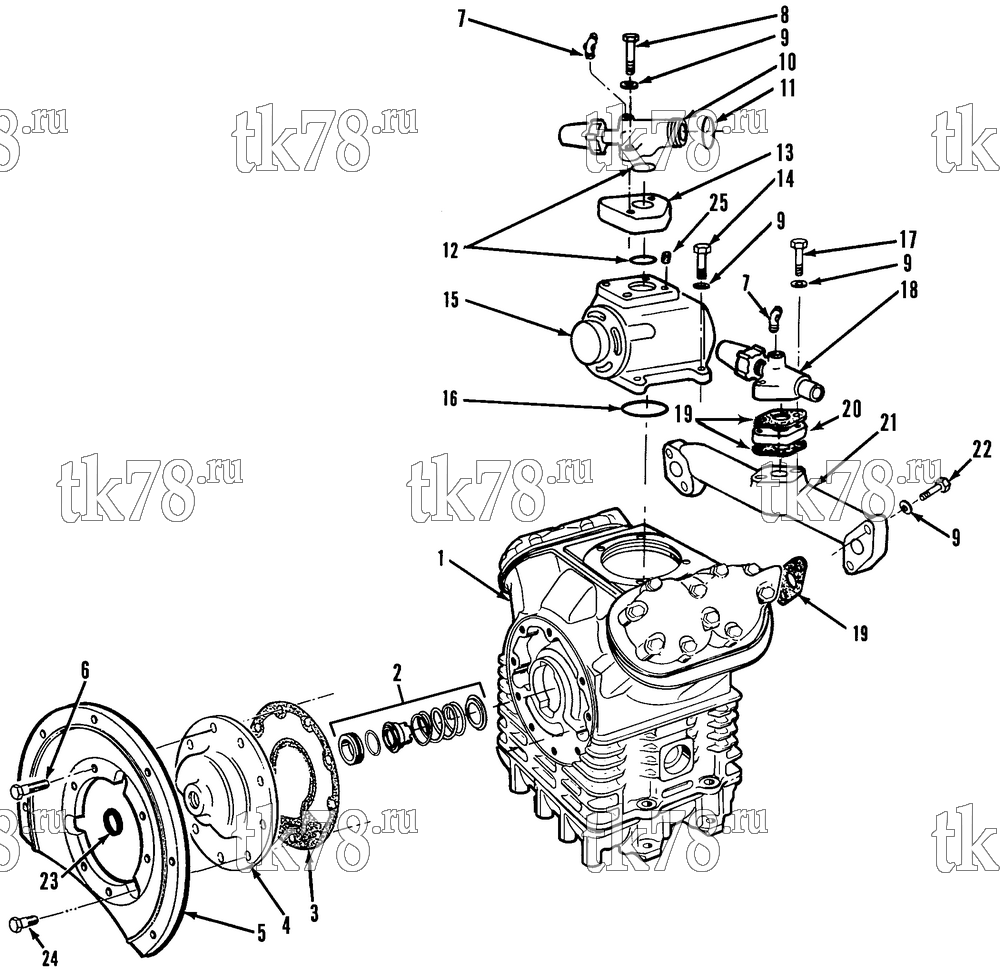

Установкa Thermo King схема COMPRESSOR GROUP – 76F8
Обновление от: 8/19/13
| № | TK # | Описание | Кол-во Цена | |
|---|---|---|---|---|
| 1 | 102-913 | COMPRESSOR - X426 C5 (subassy, see 231A2) | 1 | |
| 8102-913 | COMPRESSOR - X426 C5 (subassy, reman, see 231A2) | 1 | ||
| 102-909 | COMPRESSOR - X426 C5 (w/ unloader head, see 242H7) | 1 | ||
| 8102-914 | COMPRESSOR - X430 SS C5 (dry new exchange, see 231C2) | 1 | ||
| 102-922 | COMPRESSOR - X430 SS C5 (see 231C5) | 1 | ||
| 2 | 22-778 | SEAL - crankshaft | 1 | |
|
22-778 OEM | Сальник коленвала, X418/X426/X430 | 14 860 ₽ |
|
|
US-22-778 | Сальник коленвала, X418/X426/X430 | 11 920 ₽ |
|
|
PP-22-778 | Сальник коленвала, X418/X426/X430 | 2 950 ₽ |
|
| 3 | 33-2513 | GASKET - drive end | 1 | |
|
10-33-2513 | Прокладка передней крышки, X418/426/430/640 | 1 450 ₽ |
|
| PP-33-2513 | Прокладка передней крышки, X418/426/430/640 | 500 ₽ |
|
|
| 4 | 22-755 | COVER - drive end (30s) | 1 | |
|
10-22-755 | Крышка компрессора Cover, Bearing Drive | 11 650 ₽ |
|
| 22-690 | PLATE - drive end (50s & 30s PE) | 1 | ||
| 5 | 22-723 | FLANGE - compressor (30s, see 81D5) | 1 | |
|
10-22-723 | Фланец компрессора | 16 580 ₽ |
|
| 22-720 | FLANGE - compressor (50s, see 81D5) | 1 | ||
| 6 | 55-529 | SCREW - plate | 9 | |
| 55-896 | FLATWASHER | 9 | ||
| 7 | 55-459 | ELBOW - test port | 2 | |
| 55-1983 | CAP - flare | 2 | ||
| 55-184 | TEE - test port | A/R | ||
| 8 | 55-3641 | SCREW - valve | 2 | |
| 9 | 55-896 | FLATWASHER | 8 | |
| 10 | 66-4546 | VALVE - suction | 1 | |
|
10-66-4546 | Резьбовой клапан (Threaded Service Valve) | 15 910 ₽ |
|
| 66-2296 | CAP - service valve (plastic, incl gasket) | 1 | ||
|
10-66-2296 | Крышка сервисного клапана, пластик, X426/430/640 | 1 800 ₽ |
|
| P-17-10812-01 | Крышка сервисного клапана, пластик, 05K/05G/06D | 1 800 ₽ |
|
|
| 66-3015 | CAP - valve (brass, incl gasket) | 1 | ||
|
10-66-3015 | Крышка сервисного клапана, латунь, X426/430/640 | 3 000 ₽ |
|
| P-17-10806-10 | Крышка сервисного клапана, латунь, 05K/05G/06D | 3 000 ₽ |
|
|
| 33-3007 | GASKET - plastic cap | 1 | ||
| 33-3007 OEM | О-ринг сервисного клапана, X426/430/640 | 130 ₽ |
|
|
| 33-350 | GASKET - brass cap | 1 | ||
| 11 | 33-1491 | O-RING - vibrasorber | 1 | |
|
10-33-1491 | Уплотнитель | 530 ₽ |
|
| 12 | 33-230 | O-RING - valve (1.875 id) | 2 | |
|
10-33-230 | О-ринг сервисного клапана, X418/426/430/640 | 380 ₽ |
|
| PP-33-230 | О-ринг сервисного клапана, X418/426/430/640 | 220 ₽ |
|
|
| 13 | 66-4562 | SPACER - suction | 1 | |
| 14 | 55-2381 | SCREW - throttling valve | 4 | |
| 15 | 66-5934 | VALVE - throttling (20 psi, 30 PEG & TC see 87G8) | 1 | |
| 66-5930 | VALVE - throttling (14 psi, 50 & PE, see 87G8) | 1 | ||
| 16 | 33-1221 | O-RING - valve | 1 | |
|
10-33-1221 | О-ринг под клапан - регулятор давления | 280 ₽ |
|
| 55-1417 | SCREW - discharge valve | 2 | ||
| 30-55-1417 | Болт поддона компрессора | 700 ₽ |
|
|
| 18 | 66-129 | VALVE - discharge | 1 | |
|
10-66-129 | Сервисный вентиль, X426/430 | 22 340 ₽ |
|
| 66-2296 | CAP - service valve (plastic, incl gasket) | 1 | ||
|
|
10-66-2296 | Крышка сервисного клапана, пластик, X426/430/640 | 1 800 ₽ |
|
| P-17-10812-01 | Крышка сервисного клапана, пластик, 05K/05G/06D | 1 800 ₽ |
|
|
| 66-3015 | CAP - valve (brass, incl gasket) | 1 | ||
|
|
10-66-3015 | Крышка сервисного клапана, латунь, X426/430/640 | 3 000 ₽ |
|
| P-17-10806-10 | Крышка сервисного клапана, латунь, 05K/05G/06D | 3 000 ₽ |
|
|
| 33-3007 | GASKET - plastic cap | 1 | ||
| 33-3007 OEM | О-ринг сервисного клапана, X426/430/640 | 130 ₽ |
|
|
| 33-350 | GASKET - brass cap | 1 | ||
| 19 | 33-2805 | GASKET - valve & manifold | 1 | |
|
33-2805 OEM | Прокладка коллектора армированная, X426/430 | 800 ₽ |
|
|
10-33-2805 | Прокладка коллектора армированная, X426/430 | 620 ₽ |
|
|
10-33-2546 | Прокладка коллектора, X426/430 | 340 ₽ |
|
|
PP-33-2805 | Прокладка коллектора, X426/430 | 50 ₽ |
|
| 20 | 66-4561 | SPACER - discharge valve | 1 | |
| 21 | 22-660 | MANIFOLD - discharge | 1 | |
|
10-22-660 | Коллектор компрессора X430 | 29 550 ₽ |
|
| 22 | 55-183 | SCREW - manifold | 1 | |
| 10-55-183 | Болт масляного насоса компрессора 3/8-16 x 1/4 lg | 550 ₽ |
|
|
| 23 | 33-2120 | SEAL - dust | 1 | |
|
10-33-2120 | Сальник крышки компрессора X426/430/640 | 1 690 ₽ |
|
| PP-33-2120 | Сальник крышки компрессора X426/430/640 | 480 ₽ |
|
|
| 24 | 55-2381 | SCREW - cover | 3 | |
| 25 | 55-5994 | SCREW - set (plugs the 2 unused holes in throttling valve) | 1 |
