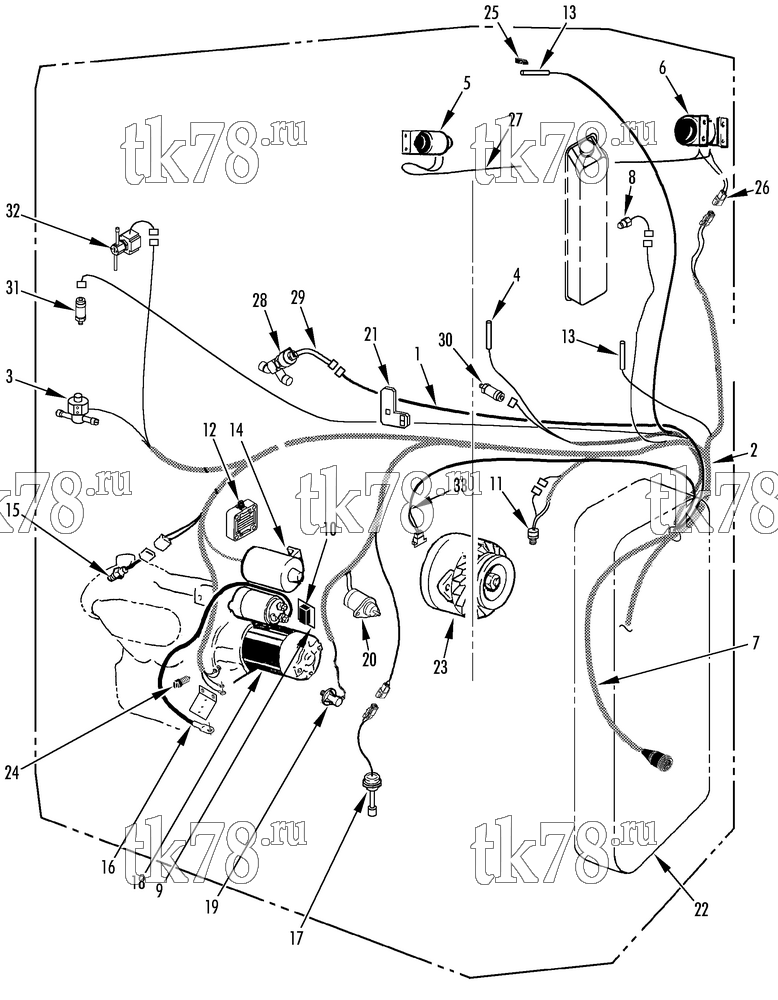

Установкa Thermo King Super-II 30 190Y схема ELECTRICAL COMPONENTS – 191B5
Обновление от: 6/16/13
| № | TK # | Описание | Кол-во Цена | |
|---|---|---|---|---|
| 1 | 41-5774 | HARNESS - ETV | 1 | |
| 2 | 41-5775 | HARNESS - main | 1 | |
| 3 | 66-7636 | VALVE - pilot solenoid (see 125D14) | 1 | |
|
10-66-7636 | Пилот соленоид с катушкой 12V, SB/SL/SLe/SLX/SLXe/SMX-II/V-Series | 33 380 ₽ |
|
|
PP-61-8938 | Пилот соленоид с катушкой 12V, SB/SL/SLe/SLX/SLXe/SMX-II/V-Series | 13 390 ₽ |
|
| 41-1521 | COIL | 1 | ||
|
10-41-1521 | Катушка соленоида, 12V 8W | 5 130 ₽ |
|
| 44-2756 | DIODE | 1 | ||
|
10-44-2756 | Диод соленоида тяги | 1 920 ₽ |
|
| 4 | 40-785 | KIT - temperature sensor (coil, ambient ungraded) | 2 | |
|
40-975 OEM | Датчик температуры к-т, некалиброванный | 10 310 ₽ |
|
|
10-40-975 | Датчик температуры к-т, некалиброванный | 4 660 ₽ |
|
| 5 | 44-2823 | SOLENOID - defrost (see 80F4) | 1 | |
|
10-44-2823 | Соленоид оборотов двигателя | 5 370 ₽ |
|
| 6 | 44-9181 | SOLENOID - defrost (see 80F4) | 1 | |
|
10-44-9181 | Соленоид оборотов двигателя | 22 340 ₽ |
|
| 10-41-1566 | Соленоид оборотов двигателя в сборе | 19 600 ₽ |
|
|
|
PP-44-9181 | Соленоид оборотов двигателя в сборе | 6 870 ₽ |
|
| 7 | 41-5773 | HARNESS - sensor | 1 | |
| 41-5164 | HARNESS - sensor (sleep option) | 1 | ||
| 8 | 41-2842 | SENSOR - coolant level (see 160E1), metal tank | 1 | |
| 41-6217 | SENSOR - coolant level (see 160E1), plastic tank | 1 | ||
| 9 | 41-2794 | RELAY - starter | 1 | |
| US-41-2794 | Реле стартера | 3 870 ₽ |
|
|
| 10 | 41-3318 | RELAY | 1 | |
| 55-2995 | SCREW - relay | 1 | ||
| 55-2001 | FLATWASHER | 2 | ||
| 55-4560 | NUT | 1 | ||
| 11 | 41-6539 | SENSOR - water temperature | 1 | |
|
10-41-6539 | Датчик температуры двигателя Yanmar 370 / 374 / 376 / 395 / 482 / 486 / 486V | 8 970 ₽ |
|
|
PP-41-6539 | Датчик температуры двигателя Yanmar 370 / 374 / 376 / 395 / 482 / 486 / 486V | 2 720 ₽ |
|
| 12 | 41-2147 | HEATER - air | 1 | |
|
41-2147 OEM | Нагревательный элемент, Yanmar 482 / 486 / 486V | 17 610 ₽ |
|
| 13 | 40-974 | KIT - sensor (discharge & return air, graded) | 2 | |
|
40-974 OEM | Датчик температуры к-т, калиброванный | 25 620 ₽ |
|
|
10-40-974 | Датчик температуры к-т, калиброванный | 4 660 ₽ |
|
| 14 | 44-9181 | SOLENOID - throttle (see 130D10) | 1 | |
|
|
10-44-9181 | Соленоид оборотов двигателя | 22 340 ₽ |
|
| 10-41-1566 | Соленоид оборотов двигателя в сборе | 19 600 ₽ |
|
|
|
|
PP-44-9181 | Соленоид оборотов двигателя в сборе | 6 870 ₽ |
|
| 15 | 41-3669 | SWITCH - hpco (w/ yellow bandwrap) | 1 | |
|
10-41-3669 | Выключатель высокого давления, SB/SB-III/SL/SLe | 7 850 ₽ |
|
|
PP-41-3669 | Выключатель высокого давления, SB/SB-III/SL/SLe | 1 500 ₽ |
|
| 41-4523 | SWITCH - only | 1 | ||
|
41-4523 OEM | Выключатель высокого давления, SLX/SLXe | 15 650 ₽ |
|
| 10-41-4523 | Выключатель высокого давления, SLX/SLXe | 12 390 ₽ |
|
|
| 16 | 41-5165 | CABLE - battery (positive) | 1 | |
| 17 | 41-4470 | SWITCH - oil level | 1 | |
|
41-4470 OEM | Датчик уровня масла, резьбовой | 12 990 ₽ |
|
|
10-41-4470 | Датчик уровня масла, резьбовой | 4 830 ₽ |
|
| 33-4160 | O-RING - switch | 1 | ||
| 18 | 45-2323 | STARTER | 1 | |
| 41-2158 | SOLENOID - starter | 1 | ||
|
10-41-2158 | Соленоид стартера, Yanmar 482/486 | 9 300 ₽ |
|
| 19 | 41-7063 | SWITCH - oil pressure | 1 | |
| 10-41-7063 | Датчик давления масла, SB-XXX/SB-III | 3 280 ₽ |
|
|
| 55-2505 | ELBOW - switch | 1 | ||
| 20 | 42-100 | SOLENOID - stop (see engine section) | 1 | |
|
10-42-100 | Соленоид отсечки топлива, SB/SL/SLe/SLX/SLXe/TS/T-Series | 8 670 ₽ |
|
| PP-42-100 | Соленоид отсечки топлива, SB/SL/SLe/SLX/SLXe/TS/T-Series | 4 870 ₽ |
|
|
|
PP-41-6383 | Соленоид отсечки топлива, SB/SL/SLe/SLX/SLXe/TS/T-Series | 2 000 ₽ |
|
| 21 | 91-7242 | SUPPORT - main harness | 1 | |
| 22 | NSS | BOX - control (see 149C13) | 1 | |
| 23 | 45-2254 | ALTERNATOR (37 amp, see 108F4) | 1 | |
|
10-41-6780 | Генератор 37A, SB-XXX/SMX/SMX-II/SL/SLe SB-II/III | 13 870 ₽ |
|
|
10-45-2589 | Генератор 37A, SB-XXX/SMX/SMX-II/SL/SLe SB-II/III | 13 870 ₽ |
|
| 41-8461 | ALTERNATOR (37 amp, Standard Life Plus) | 1 | ||
|
|
10-41-6780 | Генератор 37A, SB-XXX/SMX/SMX-II/SL/SLe SB-II/III | 13 870 ₽ |
|
|
|
10-45-2589 | Генератор 37A, SB-XXX/SMX/SMX-II/SL/SLe SB-II/III | 13 870 ₽ |
|
| 845-2254 | ALTERNATOR (37 amp, remanufactured) | 1 | ||
| 24 | 44-9298 | SENSOR - rpm | 1 | |
|
10-44-9298 | Датчик оборотов двигателя | 14 400 ₽ |
|
|
PP-44-9298 | Датчик оборотов двигателя | 3 310 ₽ |
|
| 25 | 91-6211 | CLAMP - sensor | 1 | |
| 26 | 41-1150 | HARNESS - damper | 1 | |
| 27 | 44-7528 | HARNESS - solenoid jumper | 1 | |
| 28 | 61-3764 | VALVE - electronic throttling (see 180G3) | 1 | |
| 92-131 | CLIP - retaining | 1 | ||
| 51-757 | BANDWRAP | 1 | ||
| 29 | 41-3016 | HARNESS - ETV | 1 | |
| 30 | 41-7957 | TRANSDUCER - suction | 1 | |
| 31 | 41-7956 | TRANSDUCER - discharge | 1 | |
| 32 | 66-5781 | VALVE - hot gas | 1 | |
| 33 | 41-5776 | HARNESS - alternator | 1 |
