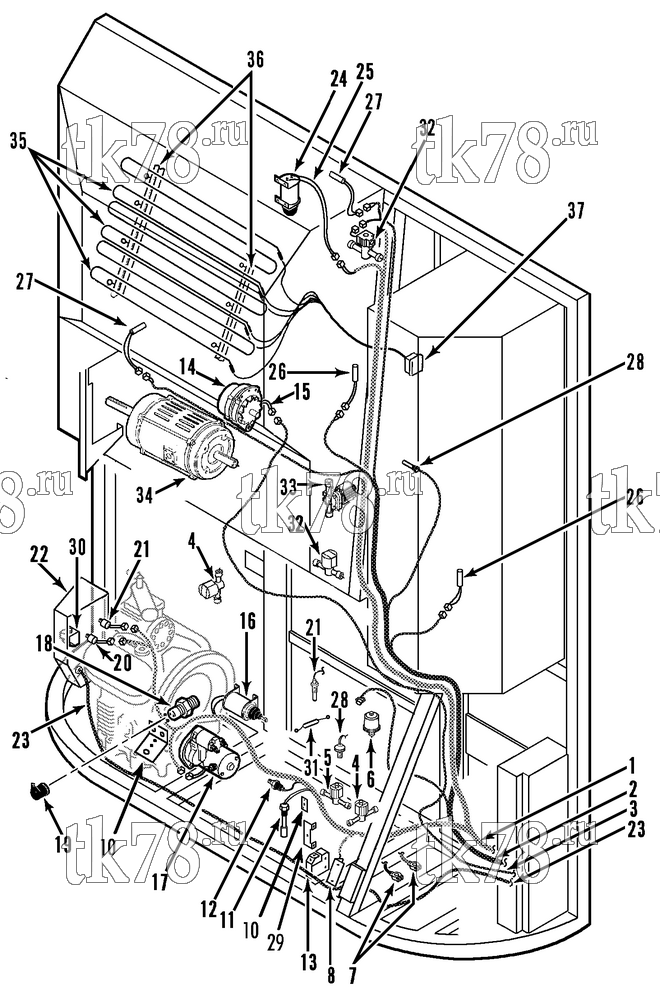

Установкa Thermo King SPECTRUM SB TCI схема ELECTRICAL COMPONENTS (SPECTRUM SB 50) – 197H7
Обновление от: 6/16/13
| № | TK # | Описание | Кол-во Цена | |
|---|---|---|---|---|
| 1 | 41-6388 | HARNESS - main (see 138D7) | 1 | |
| 2 | 41-5391 | HARNESS - sensor (8/01 to 4/04) | 1 | |
| 41-6389 | HARNESS - sensor (5/04 & after) | 1 | ||
| 3 | 41-3521 | HARNESS - alternator | 1 | |
| 4 | 66-7636 | VALVE - receiver tank pressure (see 119F11) | 2 | |
|
10-66-7636 | Пилот соленоид с катушкой 12V, SB/SL/SLe/SLX/SLXe/SMX-II/V-Series | 33 380 ₽ |
|
|
PP-61-8938 | Пилот соленоид с катушкой 12V, SB/SL/SLe/SLX/SLXe/SMX-II/V-Series | 13 390 ₽ |
|
| 5 | 61-1300 | VALVE - solenoid (condenser inlet, see 117A1) | 1 | |
|
61-1300 OEM | Клапан Ø 18мм, SB/SB-III/SMX/SMX-II/MD-II/RD-II/SL/SLX/SLXe | 41 690 ₽ |
|
| 6 | 41-7959 | TRANSDUCER - pressure | 1 | |
| 42-1309 OEM | Трансдьюсер | 13 900 ₽ |
|
|
|
10-42-1309 | Трансдьюсер, SB-XXX/SB-III | 7 140 ₽ |
|
| 7 | 41-3024 | CABLE - battery (positive, see 153A5) | 1 | |
| 41-3022 | CABLE - battery (negative) | 1 | ||
| 8 | 91-7192 | BRACKET - main harness | 1 | |
| 55-5005 | SCREW - bracket | 2 | ||
| 55-5006 | LOCKWASHER | 2 | ||
| 10 | 92-1683 | BRACKET - harness | 1 | |
| 55-8588 | SCREW - bracket | 1 | ||
| 55-1173 | LOCKWASHER | 1 | ||
| 55-4625 | FLATWASHER | 1 | ||
| 11 | 41-4470 | SWITCH - oil level (see 139A14) | 1 | |
|
41-4470 OEM | Датчик уровня масла, резьбовой | 12 990 ₽ |
|
|
10-41-4470 | Датчик уровня масла, резьбовой | 4 830 ₽ |
|
| 33-4160 | O-RING - switch | 0 | ||
| 12 | 41-7063 | SWITCH - oil pressure | 1 | |
| 10-41-7063 | Датчик давления масла, SB-XXX/SB-III | 3 280 ₽ |
|
|
| 13 | 91-5719 | BRACKET - harness | 1 | |
| 55-4723 | SCREW - bracket | 2 | ||
| 55-5006 | LOCKWASHER | 2 | ||
| 55-7024 | FLATWASHER | 2 | ||
| 14 | 41-3372 | ALTERNATOR (105 amp) | 1 | |
| 15 | 44-9934 | HARNESS - alternator | 1 | |
| 16 | 44-9181 | SOLENOID - throttle (see 130D10) | 1 | |
|
10-44-9181 | Соленоид оборотов двигателя | 22 340 ₽ |
|
| 10-41-1566 | Соленоид оборотов двигателя в сборе | 19 600 ₽ |
|
|
|
PP-44-9181 | Соленоид оборотов двигателя в сборе | 6 870 ₽ |
|
| 17 | 45-2323 | STARTER | 1 | |
| 41-2158 | SOLENOID - starter | 1 | ||
|
10-41-2158 | Соленоид стартера, Yanmar 482/486 | 9 300 ₽ |
|
| 18 | 44-9298 | SENSOR - flywheel | 1 | |
|
10-44-9298 | Датчик оборотов двигателя | 14 400 ₽ |
|
|
PP-44-9298 | Датчик оборотов двигателя | 3 310 ₽ |
|
| 203-385 | SEALER - thread | A/R | ||
| 19 | 44-7620 | BOOT - rpm sensor | 1 | |
| 20 | 41-3669 | SWITCH - hpco (engine) | 2 | |
|
10-41-3669 | Выключатель высокого давления, SB/SB-III/SL/SLe | 7 850 ₽ |
|
|
PP-41-3669 | Выключатель высокого давления, SB/SB-III/SL/SLe | 1 500 ₽ |
|
| 21 | 91-7194 | BRACKET - alternator harness | 1 | |
| 99-3281 | MOUNT - cable tie | 2 | ||
| 55-1714 | RIVET - mount | 2 | ||
| 22 | NSS | BOX - high voltage (see 151F4 & 151F5) | 1 | |
| 23 | 41-2029 | HARNESS - high voltage box to low voltage box (see 151G3) | 1 | |
| 24 | 44-2823 | SOLENOID - damper (see 119F12) | 1 | |
|
10-44-2823 | Соленоид оборотов двигателя | 5 370 ₽ |
|
| 25 | 41-1299 | HARNESS - damper solenoid | 1 | |
| 27 | 40-975 | SENSOR - temperature (evaporator coil & ambient, ungraded) | 2 | |
|
40-975 OEM | Датчик температуры к-т, некалиброванный | 10 310 ₽ |
|
|
10-40-975 | Датчик температуры к-т, некалиброванный | 4 660 ₽ |
|
| 28 | 44-6534 | SENSOR - coolant (see 130E2) | 1 | |
|
10-44-6534 | Сенсор радиатора | 8 830 ₽ |
|
| 29 | 91-7195 | BRACKET - alternator harness | 1 | |
| 30 | NSS | BOX - power receptacle (see 106F14) | 1 | |
| 31 | 44-7663 | DIODE - fuel shutoff solenoid | 1 | |
| 32 | 61-3401 | VALVE - solenoid (defrost, see 116G14) | 2 | |
|
10-61-9093 | Соленоид горячего газа, MD-II/RD-II/SB-III/SMX/UTS / T/UT-Series | 19 380 ₽ |
|
| 33 | 61-3844 | VALVE - suction (see 138B13) | 1 | |
| 34 | 104-632 | MOTOR (230-460/3/50-60, see 110F3) | 1 | |
| 35 | 45-1262 | HEATER | 3 | |
| 36 | 91-4142 | BRACKET - heater | 2 | |
| 55-5639 | SCREW - bracket | 12 | ||
| 37 | 44-7354 | BOX - junction | 1 | |
| 44-7354 | STRIP - terminal | 1 | ||
| 99-7834 | NAMEPLATE - Caution | 1 | ||
| 55-3561 | SCREW - junction box | 3 |
