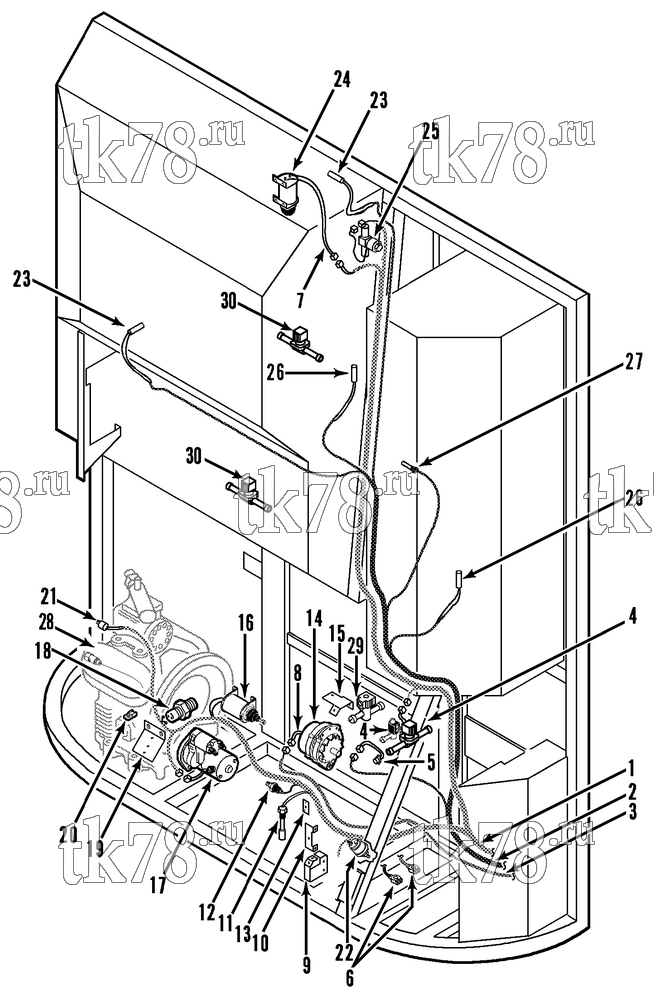

Установкa Thermo King SPECTRUM SB TCI схема ELECTRICAL COMPONENTS (SPECTRUM SB 30) – 167A4
Обновление от: 6/23/13
| № | TK # | Описание | Кол-во Цена | |
|---|---|---|---|---|
| 1 | 41-4249 | HARNESS - main (before 10/03) | 1 | |
| 41-6388 | HARNESS - main (10/03 & after, see 138D7) | 1 | ||
| 2 | 41-4250 | HARNESS - sensor (before 8/01) | 1 | |
| 41-5391 | HARNESS - sensor (8/01 to 4/04) | 1 | ||
| 41-6389 | HARNESS - sensor (5/04 & after) | 1 | ||
| 3 | 41-3469 | HARNESS - alternator | 1 | |
| 4 | 66-7636 | VALVE - pilot solenoid (see 128D2) | 2 | |
|
10-66-7636 | Пилот соленоид с катушкой 12V, SB/SL/SLe/SLX/SLXe/SMX-II/V-Series | 33 380 ₽ |
|
|
PP-61-8938 | Пилот соленоид с катушкой 12V, SB/SL/SLe/SLX/SLXe/SMX-II/V-Series | 13 390 ₽ |
|
| 5 | 41-6539 | SENSOR - water temperature | 1 | |
|
10-41-6539 | Датчик температуры двигателя Yanmar 370 / 374 / 376 / 395 / 482 / 486 / 486V | 8 970 ₽ |
|
|
PP-41-6539 | Датчик температуры двигателя Yanmar 370 / 374 / 376 / 395 / 482 / 486 / 486V | 2 720 ₽ |
|
| 6 | 41-3024 | CABLE - battery (starter, see 153A5) | 1 | |
| 41-3022 | CABLE - battery (negative) | 1 | ||
| 7 | 41-1299 | HARNESS - damper solenoid | 1 | |
| 8 | 41-213 | HARNESS - alternator | 1 | |
| 9 | 91-5719 | BRACKET - harness | 1 | |
| 10 | 91-7195 | BRACKET - harness (alternator) | 1 | |
| 11 | 41-4470 | SWITCH - oil level (see 139A14) | 1 | |
|
41-4470 OEM | Датчик уровня масла, резьбовой | 12 990 ₽ |
|
|
10-41-4470 | Датчик уровня масла, резьбовой | 4 830 ₽ |
|
| 33-4160 | O-RING - switch | 1 | ||
| 12 | 41-7063 | SWITCH - oil pressure | 1 | |
| 10-41-7063 | Датчик давления масла, SB-XXX/SB-III | 3 280 ₽ |
|
|
| 13 | 92-1683 | BRACKET - harness | 1 | |
| 55-8588 | SCREW - bracket | 1 | ||
| 55-1173 | LOCKWASHER | 1 | ||
| 55-4625 | FLATWASHER | 1 | ||
| 14 | 45-2258 | ALTERNATOR (120 amp, see 208F6) | 1 | |
|
10-41-6782 | Генератор 120A, SB-XXX/SB-III/SMX/SMX-II/SL/SLe | 14 230 ₽ |
|
| 41-8465 | ALTERNATOR (120 amp new exchange) | 1 | ||
|
|
10-41-6782 | Генератор 120A, SB-XXX/SB-III/SMX/SMX-II/SL/SLe | 14 230 ₽ |
|
| 845-2258 | ALTERNATOR (120 amp remanufactured) | 1 | ||
| 15 | 92-533 | BRACKET - harness (alternator) | 1 | |
| 99-3281 | MOUNT - cable tie | 2 | ||
| 55-1714 | RIVET - mount | 2 | ||
| 16 | 44-9181 | SOLENOID - throttle (see 130D10) | 1 | |
|
10-44-9181 | Соленоид оборотов двигателя | 22 340 ₽ |
|
| 10-41-1566 | Соленоид оборотов двигателя в сборе | 19 600 ₽ |
|
|
|
PP-44-9181 | Соленоид оборотов двигателя в сборе | 6 870 ₽ |
|
| 17 | 45-2323 | STARTER | 1 | |
| 41-2158 | SOLENOID - starter | 1 | ||
|
10-41-2158 | Соленоид стартера, Yanmar 482/486 | 9 300 ₽ |
|
| 18 | 44-9298 | SENSOR - flywheel | 1 | |
|
10-44-9298 | Датчик оборотов двигателя | 14 400 ₽ |
|
|
PP-44-9298 | Датчик оборотов двигателя | 3 310 ₽ |
|
| 44-7620 | BOOT - rpm sensor | 1 | ||
| 19 | 91-7192 | BRACKET - harness (main) | 1 | |
| 55-5005 | SCREW - bracket | 2 | ||
| 55-5006 | LOCKWASHER | 2 | ||
| 20 | 44-9906 | TAB - mounting (Deutsch connectors) | 4 | |
| 55-1714 | RIVET - tab | 4 | ||
| 21 | 41-3669 | SWITCH - hpco | 1 | |
|
10-41-3669 | Выключатель высокого давления, SB/SB-III/SL/SLe | 7 850 ₽ |
|
|
PP-41-3669 | Выключатель высокого давления, SB/SB-III/SL/SLe | 1 500 ₽ |
|
| 22 | 44-8883 | SENSOR - oil pressure transducer (see 139A14) | 1 | |
|
10-44-8883 | Сенсор давления масла, SB/SB-III/SMX-II/SL/SLe/TS-Series (SR) | 9 810 ₽ |
|
|
PP-44-8883 | Сенсор давления масла, SB/SB-III/SMX-II/SL/SLe/TS-Series (SR) | 2 930 ₽ |
|
| 23 | 40-974 | KIT - sensor (discharge & return air, graded) | 2 | |
|
40-974 OEM | Датчик температуры к-т, калиброванный | 25 620 ₽ |
|
|
10-40-974 | Датчик температуры к-т, калиброванный | 4 660 ₽ |
|
| 24 | 44-2823 | SOLENOID - damper (see 166G9) | 1 | |
|
10-44-2823 | Соленоид оборотов двигателя | 5 370 ₽ |
|
| 25 | 61-3844 | VALVE - suction (see 138B13) | 1 | |
| 26 | 40-975 | KIT - temperature sensor (coil & ambient, ungraded) | 2 | |
|
40-975 OEM | Датчик температуры к-т, некалиброванный | 10 310 ₽ |
|
|
10-40-975 | Датчик температуры к-т, некалиброванный | 4 660 ₽ |
|
| NSS | SENSOR - ungraded (18 in) | 1 | ||
| 41-5210 | COLLAR - crimp | 2 | ||
| 92-846 | HEATSHRINK (1/2 in) | 2 | ||
| 27 | 41-1818 | SENSOR - coolant level (see 166G8) | 1 | |
| 41-1818 OEM | Датчик уровня охлаждающей жидкости | 13 580 ₽ |
|
|
| 28 | 44-9826 | SWITCH - hpco | 1 | |
| 29 | 61-1300 | VALVE - solenoid (inlet, see 117A1) | 1 | |
|
61-1300 OEM | Клапан Ø 18мм, SB/SB-III/SMX/SMX-II/MD-II/RD-II/SL/SLX/SLXe | 41 690 ₽ |
|
| 30 | 61-3401 | VALVE - solenoid (see 160A0) | 2 | |
|
10-61-9093 | Соленоид горячего газа, MD-II/RD-II/SB-III/SMX/UTS / T/UT-Series | 19 380 ₽ |
|
