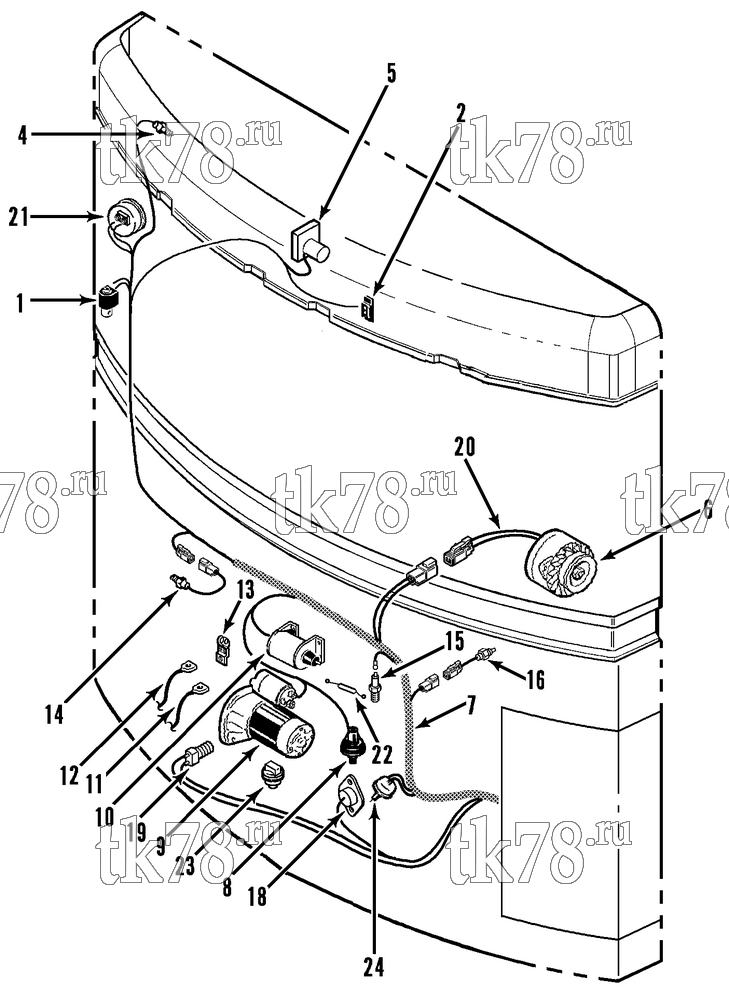

Установкa Thermo King SMX SR схема ELECTRICAL COMPONENTS (30s) – 114E4
Обновление от: 6/15/13
| № | TK # | Описание | Кол-во Цена | |
|---|---|---|---|---|
| 1 | 66-5908 | VALVE - pilot solenoid (solder type) | 1 | |
|
10-66-5908 | Соленоид, KD-II/MD-II/RD-II/SB-III/V-Series | 28 750 ₽ |
|
| 66-5316 | VALVE - pilot solenoid (flare) | 1 | ||
| 55-8786 | NUT - valve | 1 | ||
| 41-1525 | COIL (12V) | 1 | ||
|
10-41-1525 | Катушка соленоида, 12V 8W | 15 030 ₽ |
|
| 55-8786 | NUT - valve | 1 | ||
| 2 | 44-8886 | SWITCH - temperature (remote) | 1 | |
| 3 | 41-7068 | SENSOR - engine coolant temperature | 1 | |
|
10-41-7068 | Датчик температуры двигателя, SB-III/SMX/SL | 14 090 ₽ |
|
| 55-7067 | SCREW - switches | 6 | ||
| 55-7031 | LOCKWASHER | 6 | ||
| 4 | 44-6534 | SENSOR - coolant level | 1 | |
|
10-44-6534 | Сенсор радиатора | 8 830 ₽ |
|
| 5 | 41-1990 | MOTOR - damper (see 100D8) | 1 | |
| 6 | 45-2254 | ALTERNATOR (37 amp, see 208F4) | 1 | |
|
10-45-2589 | Генератор 37A, SB-XXX/SMX/SMX-II/SL/SLe SB-II/III | 13 870 ₽ |
|
|
10-41-6780 | Генератор 37A, SB-XXX/SMX/SMX-II/SL/SLe SB-II/III | 13 870 ₽ |
|
| 41-8461 | ALTERNATOR (37 amp, Standard Life Plus) | 1 | ||
|
|
10-41-6780 | Генератор 37A, SB-XXX/SMX/SMX-II/SL/SLe SB-II/III | 13 870 ₽ |
|
|
|
10-45-2589 | Генератор 37A, SB-XXX/SMX/SMX-II/SL/SLe SB-II/III | 13 870 ₽ |
|
| 845-2254 | ALTERNATOR (37 amp, remanufactured) | 1 | ||
| 7 | 41-211 | HARNESS - main | 1 | |
| 8 | 41-6865 | SWITCH - oil pressure | 1 | |
|
10-41-6865 | Сенсор давления масла, Yanmar, кроме 370 / 376 | 9 310 ₽ |
|
| PP-41-6865 | Сенсор давления масла, Yanmar, кроме 370 / 376 | 2 720 ₽ |
|
|
| 9 | 45-2325 | STARTER | 1 | |
| 10 | 44-9181 | SOLENOID - throttle (see 96F4) | 1 | |
|
10-44-9181 | Соленоид оборотов двигателя | 22 340 ₽ |
|
| 10-41-1566 | Соленоид оборотов двигателя в сборе | 19 600 ₽ |
|
|
|
PP-44-9181 | Соленоид оборотов двигателя в сборе | 5 860 ₽ |
|
| 44-2756 | DIODE | 1 | ||
|
10-44-2756 | Диод соленоида тяги | 1 920 ₽ |
|
| 11 | 44-9672 | CABLE - battery (positive) | 1 | |
| 44-7051 | BOOT - battery cable cover | 2 | ||
| 12 | 44-9551 | CABLE - battery (negative) | 1 | |
| 91-4841 | BRACKET - battery cable | 1 | ||
| 91-758 | CLAMP - cable | 1 | ||
| 55-7074 | SCREW - clamp | 1 | ||
| 55-4638 | FLATWASHER | 1 | ||
| 55-4608 | LOCKWASHER | 1 | ||
| 55-6991 | INSERT | 1 | ||
| 13 | 44-8244 | FUSE LINK | 1 | |
|
10-44-8244 | Провод предохранителя | 1 790 ₽ |
|
| 55-3000 | SCREW - link | 2 | ||
| 55-3006 | WASHER - insulating | 4 | ||
| 55-2001 | FLATWASHER | 6 | ||
| 55-2996 | LOCKWASHER | 4 | ||
| 55-2965 | NUT | 4 | ||
| 91-4191 | BRACKET - link | 1 | ||
| 55-6542 | SCREW - bracket | 2 | ||
| 55-5006 | LOCKWASHER | 2 | ||
| 14 | 44-9408 | SWITCH - hpco | 1 | |
|
10-44-9408 | Выключатель высокого давления, SB-III/SMX | 6 530 ₽ |
|
| 15 | 44-3018 | SWITCH - water temperature | 1 | |
|
10-44-3018 | Датчик температуры двигателя, Yanmar / Isuzu | 5 830 ₽ |
|
| PP-44-3018 | Датчик температуры двигателя, Yanmar / Isuzu | 2 200 ₽ |
|
|
| 203-385 | SEALER - thread | A/R | ||
| 16 | 41-7068 | SENSOR - engine coolant temperature | 1 | |
|
|
10-41-7068 | Датчик температуры двигателя, SB-III/SMX/SL | 14 090 ₽ |
|
| 18 | 44-6018 | THERMOSTAT - block temperature | 1 | |
| 30-44-6018 | Выключатель температурный | 15 030 ₽ |
|
|
| 55-3134 | SCREW - thermostat | 2 | ||
| 55-3233 | LOCKWASHER | 2 | ||
| 91-3904 | PLATE - block temperature sensor | 1 | ||
| 55-5022 | SCREW - plate | 1 | ||
| 55-3994 | WASHER - special | 1 | ||
| 55-790 | LOCKWASHER | 1 | ||
| 19 | 44-9298 | SENSOR - rpm | 1 | |
|
10-44-9298 | Датчик оборотов двигателя | 14 400 ₽ |
|
|
PP-44-9298 | Датчик оборотов двигателя | 2 760 ₽ |
|
| 20 | 41-213 | HARNESS - alternator | 1 | |
| 21 | 44-6545 | SWITCH - air pressure (see 100F3) | 1 | |
|
P-12-01039-08 | Выключатель размораживания, Maxima/Supra/ Vector 1350/1550/18XX/19XX | 16 490 ₽ |
|
| 22 | 44-7663 | DIODE - assembly | 1 | |
| 23 | 41-402 | SWITCH - oil level | 1 | |
|
41-402 OEM | Датчик уровня масла | 10 090 ₽ |
|
|
10-41-402 | Датчик уровня масла | 6 190 ₽ |
|
| 33-3877 | GASKET - switch | 1 | ||
|
10-33-3877 | Уплотнитель датчика уровня масла | 1 030 ₽ |
|
| 24 | 44-8883 | SENSOR - oil pressure transducer | 1 | |
|
10-44-8883 | Сенсор давления масла, SB/SB-III/SMX-II/SL/SLe/TS-Series (SR) | 9 810 ₽ |
|
|
PP-44-8883 | Сенсор давления масла, SB/SB-III/SMX-II/SL/SLe/TS-Series (SR) | 2 930 ₽ |
|
