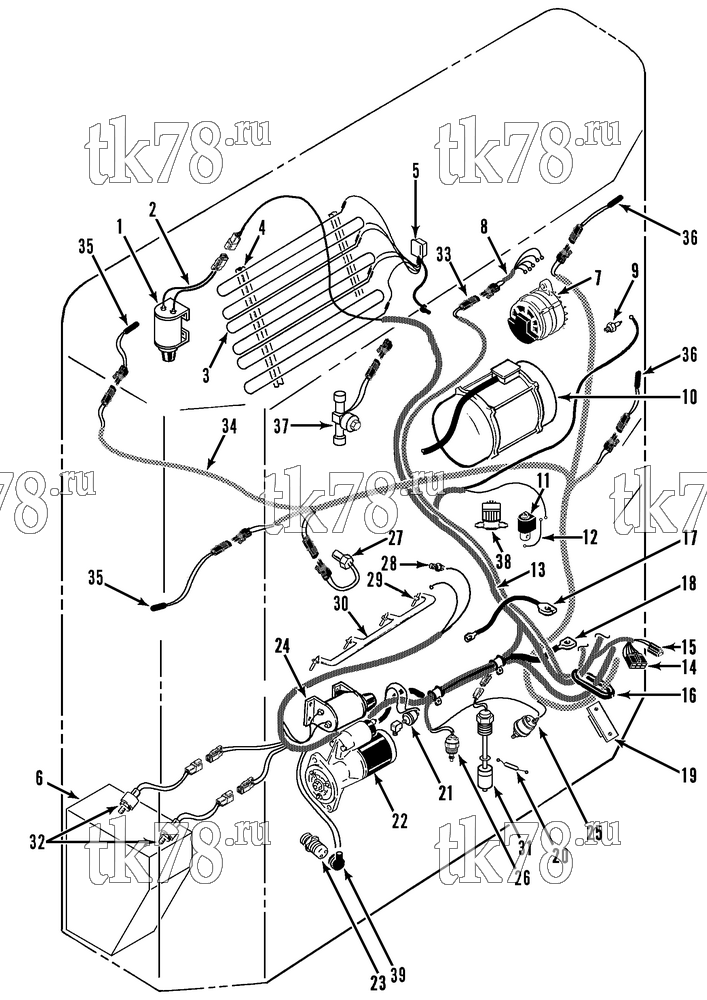

Установкa Thermo King SB-III SR MP IV+ TG VI & Rail w/se 2.2 Engine схема ELECTRICAL COMPONENTS (50s) – 139A5
Обновление от: 6/15/13
| № | TK # | Описание | Кол-во Цена | |
|---|---|---|---|---|
| 1 | 44-2823 | SOLENOID - defrost (see 90A4) | 1 | |
|
10-44-2823 | Соленоид оборотов двигателя | 5 370 ₽ |
|
| 44-2756 | DIODE (silicone) | 1 | ||
|
10-44-2756 | Диод соленоида тяги | 1 920 ₽ |
|
| 2 | 41-1299 | HARNESS - damper solenoid | 1 | |
| 3 | 45-1262 | HEATER - evaporator | 3 | |
| 4 | 91-4142 | BRACKET - heater | 2 | |
| 55-5639 | SCREW - channel | 12 | ||
| 5 | 44-7354 | BOX - junction | 1 | |
| 55-2991 | SCREW - box | 4 | ||
| 55-2996 | LOCKWASHER | 2 | ||
| 55-2001 | FLATWASHER | 4 | ||
| 6 | NSS | BOX - high voltage (see 139A4) | 1 | |
| 7 | 41-2195 | ALTERNATOR (37 amp, see 110F3) | 1 | |
|
10-41-2195 | Генератор 37A, MD/RD/TD-II / SB-II/III | 19 510 ₽ |
|
| 8 | 44-9934 | HARNESS - alternator | 1 | |
| 9 | 44-6534 | SENSOR - radiator (see 116G13) | 1 | |
|
10-44-6534 | Сенсор радиатора | 8 830 ₽ |
|
| 10 | 104-632 | MOTOR (14hp, see 110F3) | 1 | |
| 41-162 | CONDUIT (cut to 50 in) | A/R | ||
| 44-6785 | CONNECTOR - liquid tite | 1 | ||
| 11 | 66-7636 | VALVE - pilot solenoid | 1 | |
|
10-66-7636 | Пилот соленоид с катушкой 12V, SB/SL/SLe/SLX/SLXe/SMX-II/V-Series | 33 380 ₽ |
|
|
PP-61-8938 | Пилот соленоид с катушкой 12V, SB/SL/SLe/SLX/SLXe/SMX-II/V-Series | 13 390 ₽ |
|
| 41-1521 | COIL - valve | 1 | ||
|
10-41-1521 | Катушка соленоида, 12V 8W | 5 130 ₽ |
|
| 55-8786 | NUT - valve | 1 | ||
| 12 | 44-8574 | HARNESS - pilot solenoid | 1 | |
| 13 | 41-2136 | HARNESS - main | 1 | |
| 14 | 44-5719 | CONNECTOR - remote light (8-pin, female) | 1 | |
| 15 | 44-5219 | CONNECTOR - remote light (2-pin, female) | 1 | |
| 16 | 33-930 | GROMMET - control box | 1 | |
| 17 | 41-435 | CABLE - battery (32 in lg, see 106B8) | 1 | |
| 18 | 41-2646 | CABLE - battery (48 in lg, see 106B8) | 1 | |
| 19 | 91-2501 | BRACKET & FUSELINK (see 106B8) | 1 | |
| 20 | 44-7663 | DIODE - fuel solenoid | 1 | |
| 21 | 41-7063 | SWITCH - oil pressure | 1 | |
| 10-41-7063 | Датчик давления масла, SB-XXX/SB-III | 3 280 ₽ |
|
|
| 55-2505 | ELBOW - switch | 1 | ||
| 22 | 45-2325 | STARTER | 1 | |
| 23 | 44-9298 | SENSOR - rpm (Cycle Sentry) | 1 | |
|
10-44-9298 | Датчик оборотов двигателя | 14 400 ₽ |
|
|
PP-44-9298 | Датчик оборотов двигателя | 3 310 ₽ |
|
| 24 | 44-9181 | SOLENOID - engine (see 117G5 or 106D5) | 1 | |
|
10-44-9181 | Соленоид оборотов двигателя | 22 340 ₽ |
|
| 10-41-1566 | Соленоид оборотов двигателя в сборе | 19 600 ₽ |
|
|
|
PP-44-9181 | Соленоид оборотов двигателя в сборе | 6 870 ₽ |
|
| 25 | 44-8883 | SENSOR - oil pressure transducer (see 135G3) | 1 | |
|
10-44-8883 | Сенсор давления масла, SB/SB-III/SMX-II/SL/SLe/TS-Series (SR) | 9 810 ₽ |
|
|
PP-44-8883 | Сенсор давления масла, SB/SB-III/SMX-II/SL/SLe/TS-Series (SR) | 2 930 ₽ |
|
| 26 | 44-6727 | VALVE - solenoid (fuel) | 1 | |
|
10-44-6727 | Топливный соленоид, SB-II/III / SMX/SMX-II | 4 300 ₽ |
|
| 27 | 41-7068 | SENSOR - engine coolant temperature | 1 | |
|
10-41-7068 | Датчик температуры двигателя, SB-III/SMX/SL | 14 090 ₽ |
|
| 28 | 44-3018 | SWITCH - water temperature | 1 | |
|
10-44-3018 | Датчик температуры двигателя, Yanmar / Isuzu | 5 830 ₽ |
|
| PP-44-3018 | Датчик температуры двигателя, Yanmar / Isuzu | 2 200 ₽ |
|
|
| 29 | 41-7370 | GLOW PLUG | 4 | |
|
10-41-7370 | Свеча накаливания, Isuzu 2.2 DI (D201), SB/SB-II/SB-III/SMX/SMX-II | 2 000 ₽ |
|
| 30 | 44-6602 | CONNECTOR | 1 | |
| 31 | 41-402 | SWITCH - oil level | 1 | |
|
41-402 OEM | Датчик уровня масла | 10 090 ₽ |
|
|
10-41-402 | Датчик уровня масла | 6 190 ₽ |
|
| 33-3877 | GASKET - switch | 1 | ||
|
10-33-3877 | Уплотнитель датчика уровня масла | 1 030 ₽ |
|
| 32 | 41-3669 | SWITCH - hpco | 2 | |
|
10-41-3669 | Выключатель высокого давления, SB/SB-III/SL/SLe | 7 850 ₽ |
|
|
PP-41-3669 | Выключатель высокого давления, SB/SB-III/SL/SLe | 1 500 ₽ |
|
| 41-4523 | SWITCH - hpco | 1 | ||
|
41-4523 OEM | Выключатель высокого давления, SLX/SLXe | 15 650 ₽ |
|
| 10-41-4523 | Выключатель высокого давления, SLX/SLXe | 12 390 ₽ |
|
|
| 33 | 41-2028 | HARNESS - alternator | 1 | |
| 34 | 41-588 | HARNESS - sensor | 1 | |
| 35 | 40-974 | KIT - sensor (discharge & return air, grade 1) | 2 | |
|
40-974 OEM | Датчик температуры к-т, калиброванный | 25 620 ₽ |
|
|
10-40-974 | Датчик температуры к-т, калиброванный | 4 660 ₽ |
|
| 36 | 40-975 | SENSOR - temperature (evaporator & ambient, ungraded) | 2 | |
|
40-975 OEM | Датчик температуры к-т, некалиброванный | 10 310 ₽ |
|
|
10-40-975 | Датчик температуры к-т, некалиброванный | 4 660 ₽ |
|
| 37 | 66-7789 | VALVE - modulation (optional) | 1 | |
| 38 | 66-5374 | VALVE - solenoid (hot gas bypass, see 138A7, optional) | 1 | |
| 39 | 44-7620 | BOOT - rpm sensor | 1 |
