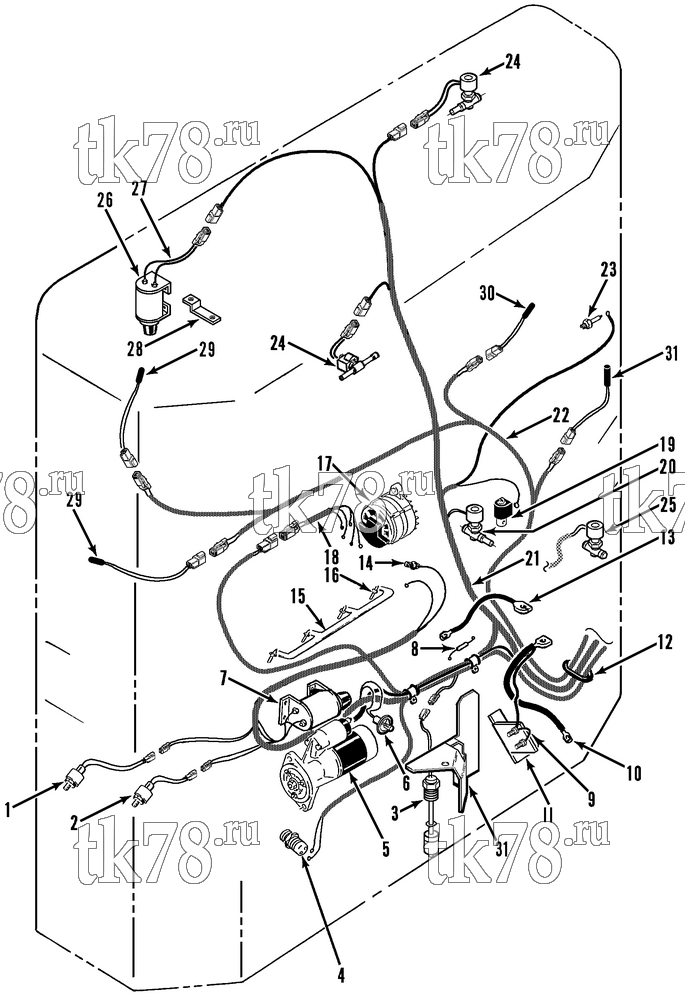

Установкa Thermo King SB-III Multi-Temp SR+ w/se 2.2 Engine схема ELECTRICAL COMPONENTS (SB-III TC SR) – 128D6
Обновление от: 6/15/13
| № | TK # | Описание | Кол-во Цена | |
|---|---|---|---|---|
| 1 | 44-9408 | SWITCH - high pressure (Cycle Sentry) | 1 | |
|
10-44-9408 | Выключатель высокого давления, SB-III/SMX | 6 530 ₽ |
|
| 2 | 44-9826 | SWITCH - hpco (compressor) | 1 | |
| 3 | 41-402 | SWITCH - oil level (see 135G3) | 1 | |
|
41-402 OEM | Датчик уровня масла | 10 090 ₽ |
|
|
10-41-402 | Датчик уровня масла | 6 190 ₽ |
|
| 33-3877 | GASKET - switch | 1 | ||
|
10-33-3877 | Уплотнитель датчика уровня масла | 1 030 ₽ |
|
| 4 | 44-9298 | SENSOR - rpm (Cycle Sentry) | 1 | |
|
10-44-9298 | Датчик оборотов двигателя | 14 400 ₽ |
|
|
PP-44-9298 | Датчик оборотов двигателя | 2 760 ₽ |
|
| 5 | 45-2325 | STARTER | 1 | |
| 6 | 41-7063 | SWITCH - oil pressure | 1 | |
| 10-41-7063 | Датчик давления масла, SB-XXX/SB-III | 3 280 ₽ |
|
|
| 7 | 44-9181 | SOLENOID - engine (see 106D5) | 1 | |
|
10-44-9181 | Соленоид оборотов двигателя | 22 340 ₽ |
|
| 10-41-1566 | Соленоид оборотов двигателя в сборе | 19 600 ₽ |
|
|
|
PP-44-9181 | Соленоид оборотов двигателя в сборе | 5 860 ₽ |
|
| 8 | 44-7663 | DIODE - injection pump | 1 | |
| 9 | 44-8244 | FUSE LINK (see 106B8) | 1 | |
|
10-44-8244 | Провод предохранителя | 1 790 ₽ |
|
| 10 | 41-2646 | CABLE - battery (48 in lg) | 1 | |
| 11 | 91-2501 | BRACKET & FUSELINK - battery (see 106B8) | 1 | |
| 12 | 33-428 | GROMMET - control box | 1 | |
| 13 | 41-435 | CABLE - battery (32 in, negative) | 1 | |
| 14 | 41-7068 | SENSOR - engine coolant temperature | 1 | |
|
10-41-7068 | Датчик температуры двигателя, SB-III/SMX/SL | 14 090 ₽ |
|
| 15 | 44-6602 | CONNECTOR - glow plug | 1 | |
| 16 | 41-7370 | GLOW PLUG | 4 | |
|
10-41-7370 | Свеча накаливания, Isuzu 2.2 DI (D201), SB/SB-II/SB-III/SMX/SMX-II | 2 000 ₽ |
|
| 17 | 45-2256 | ALTERNATOR (65 amp, see 242F5) | 1 | |
|
10-45-2590 | Генератор 65A, UT800/1200 | 13 870 ₽ |
|
|
10-41-6781 | Генератор 65A, SB-XXX/SMX/SMX-II/SL/SLe/SLX/SLXe SB-II/III | 13 840 ₽ |
|
| 41-8463 | ALTERNATOR (65 amp, Standard Life Plus, CW) | 1 | ||
|
|
10-45-2590 | Генератор 65A, UT800/1200 | 13 870 ₽ |
|
|
|
10-41-6781 | Генератор 65A, SB-XXX/SMX/SMX-II/SL/SLe/SLX/SLXe SB-II/III | 13 840 ₽ |
|
| 845-2256 | ALTERNATOR (65 amp remanufactured) | 1 | ||
| 18 | 44-9336 | HARNESS - alternator | 1 | |
|
10-44-9336 | Проводка генератора | 6 920 ₽ |
|
| 19 | 66-7636 | VALVE - pilot solenoid | 1 | |
|
10-66-7636 | Пилот соленоид с катушкой 12V, SB/SL/SLe/SLX/SLXe/SMX-II/V-Series | 33 380 ₽ |
|
|
PP-61-8938 | Пилот соленоид с катушкой 12V, SB/SL/SLe/SLX/SLXe/SMX-II/V-Series | 13 390 ₽ |
|
| 41-1521 | COIL (12V) | 1 | ||
|
10-41-1521 | Катушка соленоида, 12V 8W | 5 130 ₽ |
|
| 20 | 61-1300 | VALVE - solenoid (inlet, see 127B14) | 1 | |
|
61-1300 OEM | Клапан Ø 18мм, SB/SB-III/SMX/SMX-II/MD-II/RD-II/SL/SLX/SLXe | 41 690 ₽ |
|
| 21 | 41-1376 | HARNESS - main | 1 | |
| 22 | 41-1375 | HARNESS - sensor | 1 | |
| 23 | 44-6534 | SENSOR - radiator | 1 | |
|
10-44-6534 | Сенсор радиатора | 8 830 ₽ |
|
| 24 | 66-5577 | VALVE - solenoid (see 116G14) | 2 | |
| 25 | 66-5908 | VALVE - pilot solenoid (purge) | 1 | |
|
10-66-5908 | Соленоид, KD-II/MD-II/RD-II/SB-III/V-Series | 28 750 ₽ |
|
| 41-1525 | COIL (12V) | 1 | ||
|
10-41-1525 | Катушка соленоида, 12V 8W | 15 030 ₽ |
|
| 55-8786 | NUT - valve | 1 | ||
| 26 | 44-2823 | SOLENOID - damper (see 128D3) | 1 | |
|
10-44-2823 | Соленоид оборотов двигателя | 5 370 ₽ |
|
| 27 | 41-1299 | HARNESS - damper solenoid | 1 | |
| 28 | 91-6834 | BRACKET - sensor (return air) | 1 | |
| 55-3018 | SCREW - bracket | 1 | ||
|
20-55-3018 | Болт | 540 ₽ |
|
| 55-2086 | FLATWASHER | 1 | ||
| 55-1800 | LOCKWASHER | 1 | ||
| 55-3059 | NUT | 1 | ||
| 29 | 40-974 | KIT - sensor (discharge & return air, grade 1) | 1 | |
|
40-974 OEM | Датчик температуры калиброванный | 8 770 ₽ |
|
|
10-40-974 | Датчик температуры калиброванный | 3 500 ₽ |
|
| 30 | 40-975 | SENSOR - temperature (evaporator & ambient, ungraded) | 1 | |
|
40-975 OEM | Датчик температуры к-т, некалиброванный | 10 310 ₽ |
|
|
10-40-975 | Датчик температуры к-т, некалиброванный | 4 660 ₽ |
|
| 31 | 91-5719 | BRACKET - harness & cable | 1 | |
| 55-4723 | SCREW - bracket | 2 | ||
| 55-5006 | LOCKWASHER | 2 | ||
| 55-7024 | FLATWASHER | 2 |
