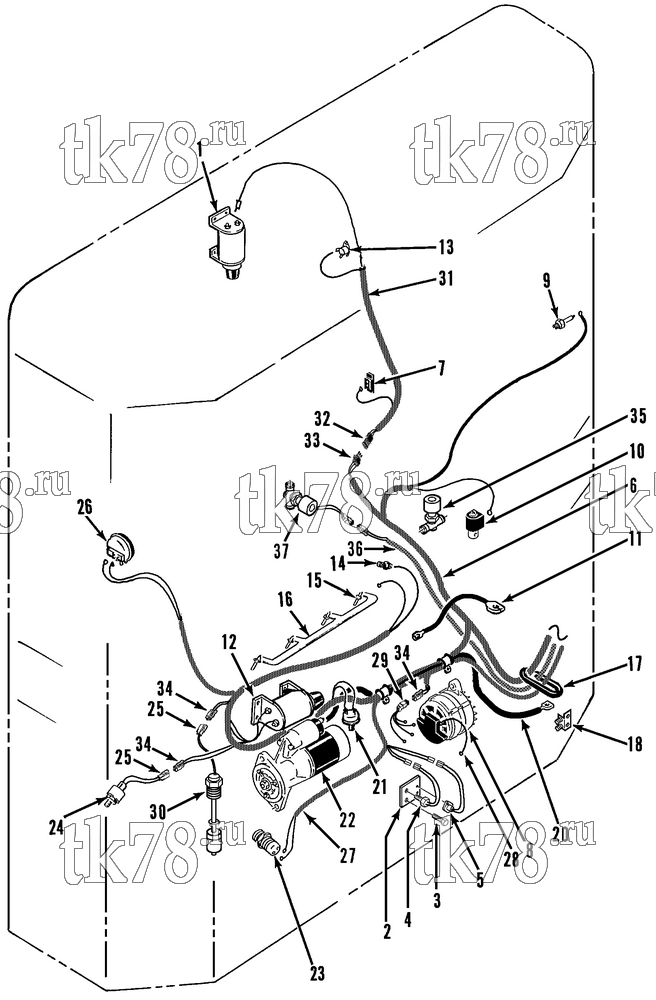

Установкa Thermo King SB-III 30 MAX w/se 2.2 Engine схема ELECTRICAL COMPONENTS (30s) – 106B5
Обновление от: 6/15/13
| № | TK # | Описание | Кол-во Цена | |
|---|---|---|---|---|
| 1 | 44-2823 | SOLENOID - defrost (see 90F14) | 1 | |
|
10-44-2823 | Соленоид оборотов двигателя | 5 370 ₽ |
|
| 44-2756 | DIODE | 1 | ||
|
10-44-2756 | Диод соленоида тяги | 1 920 ₽ |
|
| 2 | 91-1703 | PLATE - switch (before 4/92) | 1 | |
| 91-3904 | PLATE - block temperature sensor (4/92 & after) | 1 | ||
| 3 | 55-5005 | SCREW - plate (before 2/23/93) | 1 | |
| 55-2038 | FLATWASHER | 1 | ||
| 55-365 | LOCKWASHER | 2 | ||
| 4 | 44-6019 | BOLT - thermistor (w/ fingrip terminals) | 1 | |
|
10-44-6019 | Термистор | 4 880 ₽ |
|
| 44-7530 | BOLT - thermistor (w/ weather pack connectors) | 1 | ||
| 44-9588 | BOLT - thermistor (w/ Deutsch connectors) | 1 | ||
| 5 | 44-6018 | THERMOSTAT - block sensor (before 2/22/93) | 1 | |
| 30-44-6018 | Выключатель температурный | 15 030 ₽ |
|
|
| 55-3134 | SCREW - thermostat | 2 | ||
| 55-3233 | LOCKWASHER | 2 | ||
| 6 | 44-9998 | HARNESS - main | 1 | |
| 45-1607 | HARNESS - main (9/93 & after) | 1 | ||
| 7 | 41-1514 | SWITCH - defrost termination | 1 | |
|
10-41-1514 | Датчик окончания оттайки | 14 220 ₽ |
|
| 8 | 45-2254 | ALTERNATOR (37 amp, see 208F4) | 1 | |
|
10-41-6780 | Генератор 37A, SB-XXX/SMX/SMX-II/SL/SLe SB-II/III | 13 870 ₽ |
|
|
10-45-2589 | Генератор 37A, SB-XXX/SMX/SMX-II/SL/SLe SB-II/III | 13 870 ₽ |
|
| 41-8461 | ALTERNATOR (37 amp, Standard Life Plus) | 1 | ||
|
|
10-41-6780 | Генератор 37A, SB-XXX/SMX/SMX-II/SL/SLe SB-II/III | 13 870 ₽ |
|
|
|
10-45-2589 | Генератор 37A, SB-XXX/SMX/SMX-II/SL/SLe SB-II/III | 13 870 ₽ |
|
| 845-2254 | ALTERNATOR (37 amp, remanufactured) | 1 | ||
| 9 | 44-6534 | SENSOR - radiator | 1 | |
|
10-44-6534 | Сенсор радиатора | 8 830 ₽ |
|
| 10 | 66-5908 | VALVE - pilot solenoid | 1 | |
|
10-66-5908 | Соленоид, KD-II/MD-II/RD-II/SB-III/V-Series | 28 750 ₽ |
|
| 41-1525 | COIL - valve | 1 | ||
|
10-41-1525 | Катушка соленоида, 12V 8W | 15 030 ₽ |
|
| 44-2756 | DIODE | 1 | ||
|
|
10-44-2756 | Диод соленоида тяги | 1 920 ₽ |
|
| 55-8786 | NUT - valve | 1 | ||
| 11 | 41-435 | CABLE - battery (24 in, negative) | 1 | |
| 12 | 44-9181 | SOLENOID - engine | 1 | |
|
10-44-9181 | Соленоид оборотов двигателя | 22 340 ₽ |
|
| 10-41-1566 | Соленоид оборотов двигателя в сборе | 19 600 ₽ |
|
|
|
PP-44-9181 | Соленоид оборотов двигателя в сборе | 5 860 ₽ |
|
| 44-2756 | DIODE | 1 | ||
|
|
10-44-2756 | Диод соленоида тяги | 1 920 ₽ |
|
| 13 | 44-7892 | SWITCH - high temperature | 1 | |
| 14 | 41-7068 | SENSOR - engine coolant temperature | 1 | |
|
10-41-7068 | Датчик температуры двигателя, SB-III/SMX/SL | 14 090 ₽ |
|
| 15 | 41-7370 | GLOW PLUG | 4 | |
|
10-41-7370 | Свеча накаливания, Isuzu 2.2 DI (D201), SB/SB-II/SB-III/SMX/SMX-II | 2 000 ₽ |
|
| 16 | 44-6602 | CONNECTOR - glow plug | 1 | |
| 17 | 33-628 | GROMMET - control box | 1 | |
| 18 | 91-2501 | BRACKET & FUSELINK - battery (see 106B8) | 1 | |
| 20 | 41-1294 | CABLE - battery (48 in lg) | 1 | |
| 21 | 41-7063 | SWITCH - oil pressure | 1 | |
| 10-41-7063 | Датчик давления масла, SB-XXX/SB-III | 3 280 ₽ |
|
|
| 22 | 45-2325 | STARTER | 1 | |
| 23 | 44-6016 | SENSOR - rpm | 1 | |
|
10-44-6016 | Датчик оборотов двигателя, SB-I/II/III / MD-200/300 / TS-200/300 | 8 900 ₽ |
|
| PP-44-6016 | Датчик оборотов двигателя, SB-I/II/III / MD-200/300 / TS-200/300 | 4 310 ₽ |
|
|
| 44-7620 | BOOT - rpm sensor | 1 | ||
| 24 | 44-9408 | SWITCH - hpco (R502, R403B) | 1 | |
|
10-44-9408 | Выключатель высокого давления, SB-III/SMX | 6 530 ₽ |
|
| 44-5833 | SWITCH - hpco (R12) | 1 | ||
| 41-3669 | SWITCH - hpco (R402A, R404A) | 1 | ||
|
10-41-3669 | Выключатель высокого давления, SB/SB-III/SL/SLe | 8 900 ₽ |
|
|
PP-41-3669 | Выключатель высокого давления, SB/SB-III/SL/SLe | 1 500 ₽ |
|
| 25 | 44-9589 | RECEPTACLE (2-pin, see 112D9) | 1 | |
| 26 | 44-3474 | SWITCH - air pressure (see 86A5) | 1 | |
|
10-44-3474 | Переключатель воздуха | 7 150 ₽ |
|
| 27 | 44-6493 | HARNESS (Cycle Sentry) | 1 | |
| 28 | 44-7501 | HARNESS - alternator (resistance wire, before 4/89) | 1 | |
| 44-8104 | HARNESS - alternator (resistance wire, 4/89 & after) | 1 | ||
| 29 | 44-9336 | HARNESS - alternator | 1 | |
|
10-44-9336 | Проводка генератора | 6 920 ₽ |
|
| 30 | 44-9810 | SWITCH - low oil level (3/4 npt, see 112D9) | 1 | |
| 41-402 | SWITCH - low oil level (fits 1.32 in hole) | 1 | ||
|
41-402 OEM | Датчик уровня масла | 10 090 ₽ |
|
|
10-41-402 | Датчик уровня масла | 6 190 ₽ |
|
| 33-3877 | GASKET - switch | 1 | ||
|
10-33-3877 | Уплотнитель датчика уровня масла | 1 030 ₽ |
|
| 31 | 41-764 | HARNESS - evaporator | 1 | |
| 32 | 44-9569 | CONNECTOR - shroud (3-pin) | 1 | |
| 33 | 44-6959 | CONNECTOR - tower (3-pin, see 115D14) | 1 | |
| 34 | 44-9585 | PLUG (2-pin) | 3 | |
| 35 | 66-5374 | VALVE - solenoid (hot gas bypass, see 116C14) | 1 | |
| 36 | 41-762 | HARNESS - modulation | 1 | |
| 37 | 66-7789 | VALVE - modulation | 1 |
