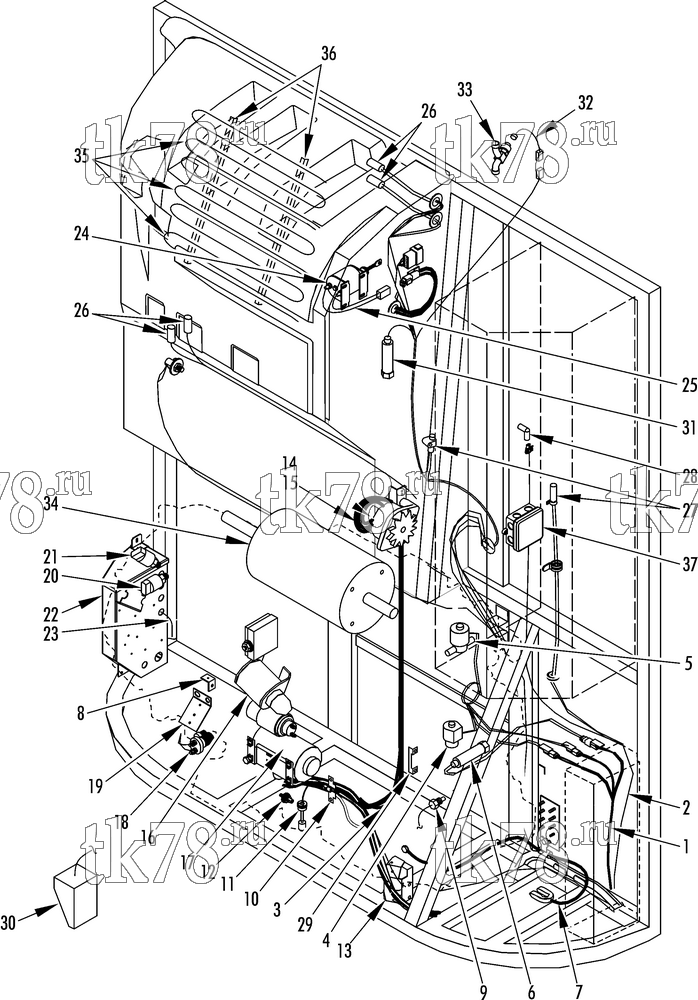

Установкa Thermo King SB-210 Tier 2 Engine схема ELECTRICAL COMPONENTS (50s w/ ETV) – 204C0
Обновление от: 2/28/13
| № | TK # | Описание | Кол-во Цена | |
|---|---|---|---|---|
| 1 | 41-6572 | HARNESS - main (see 180G6) | 1 | |
| 41-8280 | HARNESS - main (SB-310/210, Airocare ready) | 1 | ||
| 2 | 41-6507 | HARNESS - sensor (see 180G6) | 1 | |
| 3 | 41-5494 | HARNESS - alternator | 1 | |
| 4 | 66-7636 | VALVE - pilot solenoid (see 177G7) | 1 | |
|
10-66-7636 | Пилот соленоид с катушкой 12V, SB/SL/SLe/SLX/SLXe/SMX-II/V-Series | 33 380 ₽ |
|
|
PP-61-8938 | Пилот соленоид с катушкой 12V, SB/SL/SLe/SLX/SLXe/SMX-II/V-Series | 13 390 ₽ |
|
| 6 | 41-7959 | TRANSDUCER - pressure | 1 | |
| 42-1309 OEM | Трансдьюсер | 13 900 ₽ |
|
|
|
10-42-1309 | Трансдьюсер, SB-XXX/SB-III | 7 140 ₽ |
|
| 5 | 66-5374 | SOLENOID - condenser inlet (see 177G7) | 1 | |
| 7 | 41-6567 | CABLE - battery (starter, see 201E4) | 1 | |
| 41-6568 | CABLE - battery (negative, see 201E4) | 1 | ||
| 8 | 91-7745 | BRACKET - main harness | 1 | |
| 55-5005 | SCREW - bracket | 2 | ||
| 55-5006 | LOCKWASHER | 2 | ||
| 55-5914 | FLATWASHER | 2 | ||
| 9 | 41-6539 | SENSOR - water temperature | 1 | |
|
10-41-6539 | Датчик температуры двигателя Yanmar 370 / 374 / 376 / 395 / 482 / 486 / 486V | 8 970 ₽ |
|
|
PP-41-6539 | Датчик температуры двигателя Yanmar 370 / 374 / 376 / 395 / 482 / 486 / 486V | 2 720 ₽ |
|
| 10 | 92-1683 | BRACKET - harness | 1 | |
| 55-8588 | SCREW - bracket | 1 | ||
| 55-1173 | LOCKWASHER | 1 | ||
| 55-4625 | FLATWASHER | 1 | ||
| 11 | 41-4470 | SWITCH - oil level | 1 | |
|
41-4470 OEM | Датчик уровня масла, резьбовой | 12 990 ₽ |
|
|
10-41-4470 | Датчик уровня масла, резьбовой | 4 830 ₽ |
|
| 33-4160 | O-RING - switch | 1 | ||
| 12 | 41-7063 | SWITCH - oil pressure | 1 | |
| 10-41-7063 | Датчик давления масла, SB-XXX/SB-III | 3 280 ₽ |
|
|
| 13 | 91-5719 | BRACKET - harness | 1 | |
| 55-4723 | SCREW - bracket | 2 | ||
| 55-5006 | LOCKWASHER | 2 | ||
| 55-7024 | FLATWASHER | 2 | ||
| 14 | 41-2195 | ALTERNATOR (37 amp) | 1 | |
|
10-41-2195 | Генератор 37A, MD/RD/TD-II / SB-II/III | 19 510 ₽ |
|
| 41-2197 | ALTERNATOR (65 amp) | 1 | ||
|
10-41-2196 | Генератор 65A, KD/MD/RD/TD-II / URD / SB-II/III | 22 650 ₽ |
|
| 41-1739 | REGULATOR & BRUSH | 1 | ||
|
10-41-1739 | Щетки генератора, KD/MD/RD/TD-II / TS/URD / SB-II/III | 1 590 ₽ |
|
| PP-41-1739 | Щетки генератора, KD/MD/RD/TD-II / TS/URD / SB-II/III | 510 ₽ |
|
|
| 15 | 44-9934 | HARNESS - alternator | 1 | |
| 16 | 44-9181 | SOLENOID - throttle (see 130D10) | 1 | |
|
10-44-9181 | Соленоид оборотов двигателя | 22 340 ₽ |
|
| 10-41-1566 | Соленоид оборотов двигателя в сборе | 19 600 ₽ |
|
|
|
PP-44-9181 | Соленоид оборотов двигателя в сборе | 5 860 ₽ |
|
| 17 | 45-2177 | STARTER | 1 | |
|
10-45-2177 | Стартер, Yanmar 486V, SLX/SLXe | 12 520 ₽ |
|
| 41-6515 | SOLENOID - starter (12V) | 1 | ||
|
10-41-6515 | Соленоид | 5 700 ₽ |
|
| 18 | 44-9298 | SENSOR - flywheel | 1 | |
|
10-44-9298 | Датчик оборотов двигателя | 14 400 ₽ |
|
|
PP-44-9298 | Датчик оборотов двигателя | 3 310 ₽ |
|
| 19 | 91-7192 | BRACKET - main harness | 1 | |
| 20 | 41-3669 | SWITCH - hpco (engine) | 2 | |
|
10-41-3669 | Выключатель высокого давления, SB/SB-III/SL/SLe | 7 850 ₽ |
|
|
PP-41-3669 | Выключатель высокого давления, SB/SB-III/SL/SLe | 1 500 ₽ |
|
| 21 | 41-4523 | SWITCH - hpco (standby) | 1 | |
|
41-4523 OEM | Выключатель высокого давления, SLX/SLXe | 15 650 ₽ |
|
| 10-41-4523 | Выключатель высокого давления, SLX/SLXe | 12 390 ₽ |
|
|
| 22 | NSS | BOX - high voltage (see 180G5) | 1 | |
| 23 | 41-5496 | HARNESS - high voltage box to low voltage box (see 180G5) | 1 | |
| 24 | 44-2823 | SOLENOID - damper (see 160A3) | 1 | |
|
10-44-2823 | Соленоид оборотов двигателя | 5 370 ₽ |
|
| 25 | 41-1299 | HARNESS - damper solenoid | 1 | |
| 26 | 40-974 | KIT - temperature sensor (discharge & return air, graded) | 2 | |
|
40-974 OEM | Датчик температуры к-т, калиброванный | 25 620 ₽ |
|
|
10-40-974 | Датчик температуры к-т, калиброванный | 4 660 ₽ |
|
| 27 | 40-975 | KIT - temperature sensor (evap coil & ambient, ungraded) | 4 | |
|
40-975 OEM | Датчик температуры к-т, некалиброванный | 10 310 ₽ |
|
|
10-40-975 | Датчик температуры к-т, некалиброванный | 4 660 ₽ |
|
| 28 | 41-6217 | SENSOR - coolant level (see 201C6) | 1 | |
| 29 | 91-7195 | BRACKET - alternator harness | 1 | |
| 30 | NSS | BOX - power receptacle (see 106F14) | 1 | |
| 31 | 41-7960 | TRANSDUCER - suction pressure | 1 | |
| 10-42-2284 | Трансдюсер, SB/SL-400/SL-400e/SLX/SLXe | 7 480 ₽ |
|
|
| 32 | 41-3016 | HARNESS - ETV (before 10/05, use with 66-9516) | 1 | |
| 33 | 61-3764 | VALVE - electronic throttling (before 10/05, see 201F3) | 1 | |
| 61-3764 | VALVE - electronic throttling (10/05 & after, see 201F3) | 1 | ||
| 34 | 104-632 | MOTOR (230-460/3/50-60) | 1 | |
| 104-646 | MOTOR (200/3/50-60) | 1 | ||
| 44-6785 | CONNECTOR - liquid tite | 1 | ||
| 41-162 | CONDUIT - motor leads | 1 | ||
| 35 | 45-1262 | HEATER | 3 | |
| 36 | 91-4142 | BRACKET - heater | 2 | |
| 55-5639 | SCREW - bracket | 12 | ||
| 37 | 44-7354 | BOX - junction | 1 | |
| 99-7834 | NAMEPLATE - Caution | 1 | ||
| 55-3561 | SCREW - junction box | 3 |
