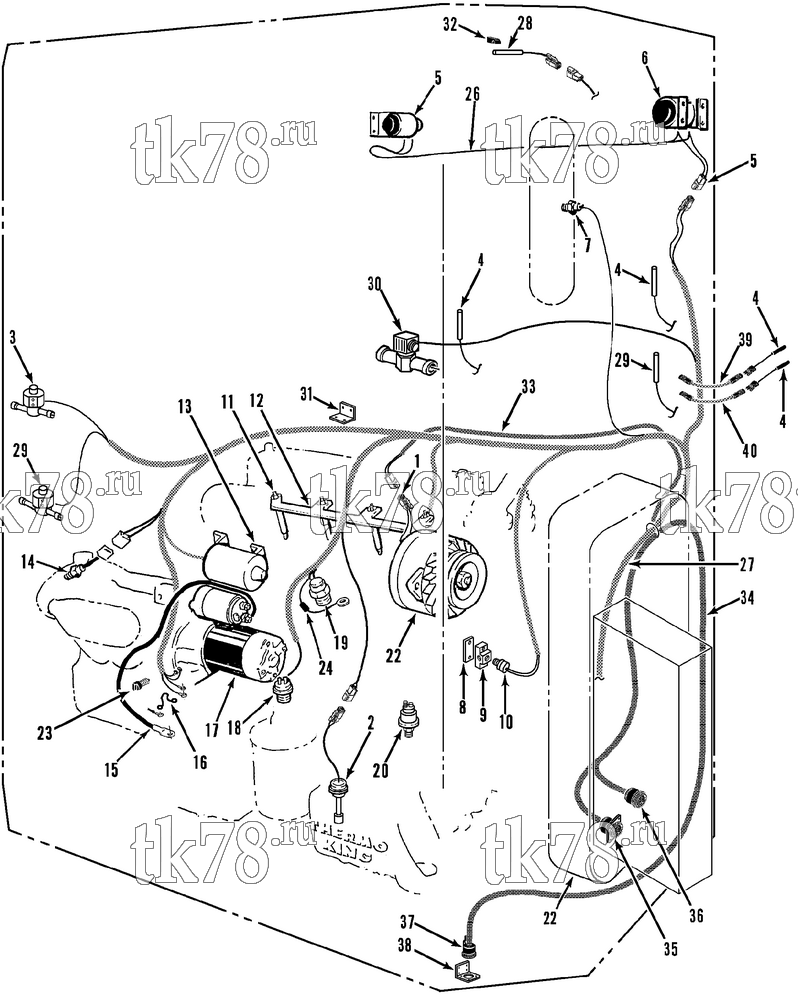

Установкa Thermo King RMN-II SR схема ELECTRICAL COMPONENTS (RMN-II MP-V) – 143B12
Обновление от: 6/15/13
| № | TK # | Описание | Кол-во Цена | |
|---|---|---|---|---|
| 1 | 44-9336 | HARNESS - alternator | 1 | |
|
10-44-9336 | Проводка генератора | 6 920 ₽ |
|
| 2 | 41-402 | SWITCH - oil level | 1 | |
|
41-402 OEM | Датчик уровня масла | 10 090 ₽ |
|
|
10-41-402 | Датчик уровня масла | 6 190 ₽ |
|
| 33-3877 | GASKET - switch | 1 | ||
|
10-33-3877 | Уплотнитель датчика уровня масла | 1 030 ₽ |
|
| 3 | 66-7636 | VALVE - pilot solenoid (see 125D14) | 1 | |
|
10-66-7636 | Пилот соленоид с катушкой 12V, SB/SL/SLe/SLX/SLXe/SMX-II/V-Series | 33 380 ₽ |
|
|
PP-61-8938 | Пилот соленоид с катушкой 12V, SB/SL/SLe/SLX/SLXe/SMX-II/V-Series | 13 390 ₽ |
|
| 41-1521 | COIL | 1 | ||
|
10-41-1521 | Катушка соленоида, 12V 8W | 5 130 ₽ |
|
| 44-2756 | DIODE | 1 | ||
|
10-44-2756 | Диод соленоида тяги | 1 920 ₽ |
|
| 4 | 40-975 | SENSOR - temperature (ambient, ungraded) | 2 | |
|
40-975 OEM | Датчик температуры к-т, некалиброванный | 10 310 ₽ |
|
|
10-40-975 | Датчик температуры к-т, некалиброванный | 4 660 ₽ |
|
| 5 | 44-2823 | SOLENOID - defrost (see 80F4) | 1 | |
|
10-44-2823 | Соленоид оборотов двигателя | 5 370 ₽ |
|
| 6 | 44-9181 | SOLENOID - defrost (see 80F4) | 1 | |
|
10-44-9181 | Соленоид оборотов двигателя | 22 340 ₽ |
|
| 10-41-1566 | Соленоид оборотов двигателя в сборе | 19 600 ₽ |
|
|
|
PP-44-9181 | Соленоид оборотов двигателя в сборе | 5 860 ₽ |
|
| 7 | 44-6534 | SENSOR - coolant level (see 107D1) | 1 | |
|
10-44-6534 | Сенсор радиатора | 8 830 ₽ |
|
| 8 | 33-2458 | MAT - isolator (oil pressure sensor) | 1 | |
| 9 | 55-8665 | ELBOW - flange | 1 | |
| 55-3031 | SCREW - elbow | 2 | ||
| 55-2001 | FLATWASHER | 2 | ||
| 55-2964 | LOCKWASHER | 2 | ||
| 55-7616 | WASHER - shoulder | 1 | ||
| 55-7602 | INSERT - threaded | 1 | ||
| 10 | 41-7068 | SENSOR - engine coolant temperature | 1 | |
|
10-41-7068 | Датчик температуры двигателя, SB-III/SMX/SL | 14 090 ₽ |
|
| 11 | 41-7370 | GLOW PLUG | 4 | |
|
10-41-7370 | Свеча накаливания, Isuzu 2.2 DI (D201), SB/SB-II/SB-III/SMX/SMX-II | 2 000 ₽ |
|
| 12 | 44-6602 | CONNECTOR - glow plug | 1 | |
| 13 | 44-9181 | SOLENOID - throttle (see 106D5) | 1 | |
|
|
10-44-9181 | Соленоид оборотов двигателя | 22 340 ₽ |
|
| 10-41-1566 | Соленоид оборотов двигателя в сборе | 19 600 ₽ |
|
|
|
|
PP-44-9181 | Соленоид оборотов двигателя в сборе | 5 860 ₽ |
|
| 14 | 41-3669 | SWITCH - hpco (w/ yellow bandwrap) | 1 | |
|
10-41-3669 | Выключатель высокого давления, SB/SB-III/SL/SLe | 8 900 ₽ |
|
|
PP-41-3669 | Выключатель высокого давления, SB/SB-III/SL/SLe | 1 500 ₽ |
|
| 41-4523 | SWITCH - only | 1 | ||
|
41-4523 OEM | Выключатель высокого давления, SLX/SLXe | 15 650 ₽ |
|
| 10-41-4523 | Выключатель высокого давления, SLX/SLXe | 12 390 ₽ |
|
|
| 15 | 41-2645 | CABLE - battery (positive) | 1 | |
| 16 | 44-8244 | FUSE LINK (see 90G12) | 1 | |
|
10-44-8244 | Провод предохранителя | 1 790 ₽ |
|
| 17 | 45-2325 | STARTER | 1 | |
| 18 | 41-7063 | SWITCH - oil pressure | 1 | |
| 10-41-7063 | Датчик давления масла, SB-XXX/SB-III | 3 280 ₽ |
|
|
| 19 | 44-6727 | VALVE - solenoid (see engine section) | 1 | |
|
10-44-6727 | Топливный соленоид, SB-II/III / SMX/SMX-II | 4 300 ₽ |
|
| 20 | 44-8883 | SENSOR - oil pressure transducer (see 113A7) | 1 | |
|
10-44-8883 | Сенсор давления масла, SB/SB-III/SMX-II/SL/SLe/TS-Series (SR) | 9 810 ₽ |
|
|
PP-44-8883 | Сенсор давления масла, SB/SB-III/SMX-II/SL/SLe/TS-Series (SR) | 2 930 ₽ |
|
| 21 | NSS | BOX - control (see 143B11) | 1 | |
| 22 | 45-2254 | ALTERNATOR (37 amp, see 208F4) | 1 | |
|
10-45-2589 | Генератор 37A, SB-XXX/SMX/SMX-II/SL/SLe SB-II/III | 13 870 ₽ |
|
|
10-41-6780 | Генератор 37A, SB-XXX/SMX/SMX-II/SL/SLe SB-II/III | 13 870 ₽ |
|
| 41-8461 | ALTERNATOR (37 amp, Standard Life Plus) | 1 | ||
|
|
10-45-2589 | Генератор 37A, SB-XXX/SMX/SMX-II/SL/SLe SB-II/III | 13 870 ₽ |
|
|
|
10-41-6780 | Генератор 37A, SB-XXX/SMX/SMX-II/SL/SLe SB-II/III | 13 870 ₽ |
|
| 845-2254 | ALTERNATOR (37 amp, remanufactured) | 1 | ||
| 23 | 44-9298 | SENSOR - rpm | 1 | |
|
10-44-9298 | Датчик оборотов двигателя | 14 400 ₽ |
|
|
PP-44-9298 | Датчик оборотов двигателя | 2 760 ₽ |
|
| 24 | 44-7663 | DIODE - silicone | 1 | |
| 55-5580 | SCREW - diode | 1 | ||
| 55-4608 | LOCKWASHER | 1 | ||
| 25 | 41-1150 | HARNESS - damper | 1 | |
| 26 | 44-7528 | HARNESS - solenoid jumper | 1 | |
| 27 | 41-2295 | HARNESS - main (see 143B11) | 1 | |
| 28 | 40-974 | KIT - sensor (discharge & return air) | 2 | |
|
40-974 OEM | Датчик температуры калиброванный | 8 770 ₽ |
|
|
10-40-974 | Датчик температуры калиброванный | 3 500 ₽ |
|
| 29 | 66-5781 | VALVE - solenoid (optional, see 125D13) | 1 | |
| 30 | 66-7789 | VALVE - modulation (optional, see 123A8) | 1 | |
| 31 | 91-1772 | SUPPORT - main harness | 1 | |
| 32 | 91-6211 | CLAMP - sensor | 1 | |
| 33 | 41-2296 | HARNESS - alternator | 1 | |
| 34 | 41-2297 | HARNESS - communications (optional) | 1 | |
| 35 | 41-1127 | CONNECTOR - receptacle (5-pin) | 1 | |
| 41-1129 | CAP - dust | 1 | ||
| 36 | 41-746 | CONNECTOR (9-pin) | 1 | |
| 37 | 44-8329 | RECEPTACLE (3-pin) | 1 | |
| 44-8333 | CAP - dust | 1 | ||
| 44-9602 | TERMINAL | 3 | ||
| 38 | 91-4079 | BRACKET - connector | 1 | |
| 55-3427 | SCREW - bracket & connector | 6 | ||
| 55-2359 | FLATWASHER | 6 | ||
| 55-2360 | LOCKWASHER | 6 | ||
| 55-2361 | NUT | 6 | ||
| 39 | 41-1088 | HARNESS - remote (red/black) | 1 | |
| 40 | 41-108 | HARNESS - remote (white/black) | 1 |
