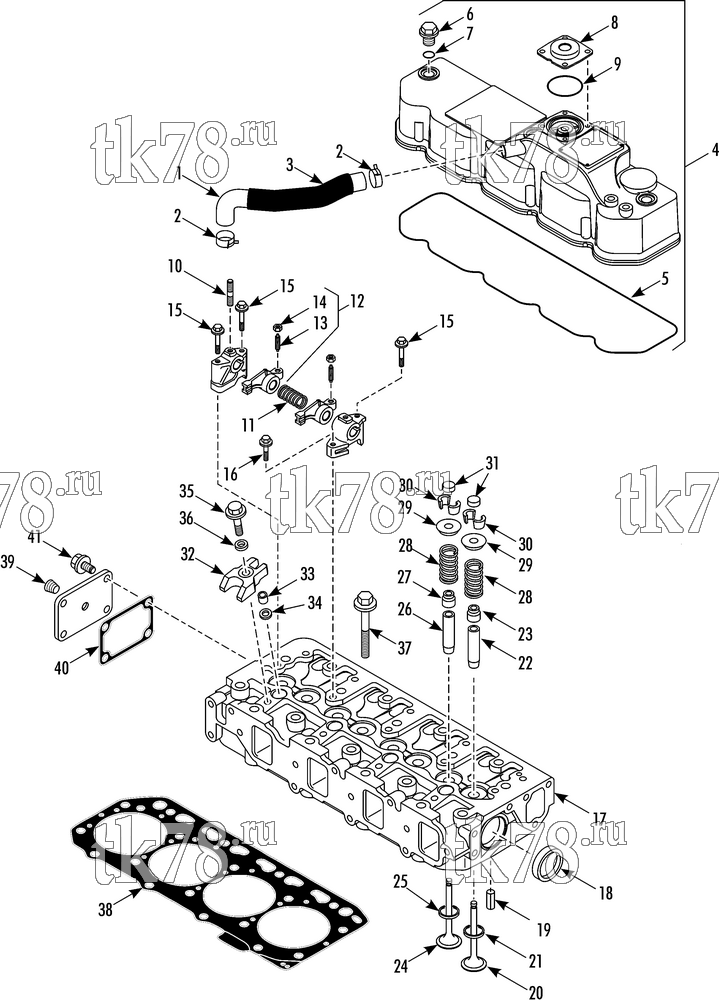

Установкa Thermo King PRECEDENT C-600 схема CYLINDER HEAD & VALVE COVER (TK468V25) – 270A5
Обновление от: 5/8/13
| № | TK # | Описание | Кол-во Цена | |
|---|---|---|---|---|
| 1 | 13-344 | PIPE - breather | 1 | |
| 2 | 55-8442 | CLAMP - hose (24) | 2 | |
| 3 | 91-3542 | TUBE - sponge (insulation, cut to 11.0 in lg) | 1 | |
| 4 | 13-337 | COVER - valve | 1 | |
| 5 | 13-340 | GASKET - valve cover | 1 | |
| 13-340 OEM | Прокладка клапанной крышки, Yanmar 486V, SLX/SLXe | 3 450 ₽ |
|
|
| 6 | 11-5103 | KNOB - valve cover | 3 | |
| 7 | 33-3512 | O-RING - cover | 3 | |
| 8 | 11-8671 | BAFFLE - breather | 1 | |
| 9 | 33-4091 | O-RING | 1 | |
| 10 | 55-6245 | STUD - valve cover | 3 | |
| 11 | 11-6704 | SPRING | 4 | |
| 12 | 13-336 | ARM - rocker | 8 | |
| 13 | 55-8859 | SCREW - valve adjust | 8 | |
| 14 | 55-8860 | NUT | 8 | |
| 15 | 55-6193 | SCREW - support (50 mm) | 7 | |
| 16 | 55-6246 | SCREW - support (25 mm) | 3 | |
| 17 | 12-870 | HEAD - cylinder | 1 | |
| 18 | 11-6567 | PLUG - frost (40 mm) | 1 | |
|
10-10-395FPH | Заглушки ГБЦ, к-т, Yanmar 395 | 540 ₽ |
|
| 19 | 55-5803 | PIN - spring | 2 | |
| 20 | 13-932 | VALVE - intake | 4 | |
|
13-932 OEM | Клапан впускной, Yanmar 486V | 5 420 ₽ |
|
|
10-13-932 | Клапан впускной, Yanmar 486V | 3 370 ₽ |
|
|
PP-13-932 | Клапан впускной, Yanmar 486V | 970 ₽ |
|
| 21 | 13-648 | SEAT - valve (intake) | 4 | |
| 22 | 11-8928 | GUIDE - valve (intake) | 4 | |
|
10-11-8928 | Направляющая впускного клапана, Yanmar 482 / 486 | 3 890 ₽ |
|
| PP-11-8928 | Направляющая впускного клапана, Yanmar 482 / 486 | 1 790 ₽ |
|
|
| 23 | 11-8935 | SEAL - valve stem (intake) | 4 | |
|
10-11-8935 | Маслосъемный колпачок, Yanmar 482 / 486 / 486V | 1 050 ₽ |
|
| PP-11-8935 | Маслосъемный колпачок, Yanmar 482 / 486 / 486V | 270 ₽ |
|
|
| 24 | 13-659 | VALVE - exhaust | 4 | |
| 13-659 OEM | Клапан выпускной, Yanmar 482 / 486 / 486V | 5 370 ₽ |
|
|
|
10-13-659 | Клапан выпускной, Yanmar 482 / 486 / 486V | 3 060 ₽ |
|
|
PP-13-659 | Клапан выпускной, Yanmar 482 / 486 / 486V | 750 ₽ |
|
| 25 | 11-8927 | SEAT - valve (exhaust) | 4 | |
| 26 | 11-8929 | GUIDE - valve (exhaust) | 4 | |
|
10-11-8929 | Направляющая выпускного клапана, Yanmar 482 / 486 | 3 650 ₽ |
|
| PP-11-8929 | Направляющая выпускного клапана, Yanmar 482 / 486 | 760 ₽ |
|
|
| 27 | 11-8934 | SEAL - valve stem (exhaust, marked w/ yellow stripe) | 4 | |
|
10-11-8934 | Маслосъемный колпачок, Yanmar 482 / 486 / 486V | 1 050 ₽ |
|
| PP-11-8934 | Маслосъемный колпачок, Yanmar 482 / 486 / 486V | 270 ₽ |
|
|
| 28 | 11-8932 | SPRING - valve | 8 | |
|
10-11-8932 | Пружина клапана, Yanmar 482/486 | 1 820 ₽ |
|
| 29 | 11-8933 | RETAINER - spring | 8 | |
| 30 | 55-8858 | KEEPER - valve | 8 | |
| 31 | 11-8936 | CAP - valve | 8 | |
| 32 | NSS | RETAINER - nozzle | 4 | |
| 33 | 13-341 | PROTECTOR - nozzle | 4 | |
| 13-341 OEM | Прокладка распылителя форсунки, Yanmar 486V | 2 400 ₽ |
|
|
|
10-13-341 | Прокладка распылителя форсунки, Yanmar 486V | 440 ₽ |
|
| 34 | 11-6707 | GASKET - copper (nozzle seat) | 4 | |
|
10-11-6707 | Прокладка распылителя форсунки, Yanmar 482 / 486 / 486V | 900 ₽ |
|
| PP-11-6707 | Прокладка распылителя форсунки, Yanmar 482 / 486 / 486V | 380 ₽ |
|
|
| 35 | 55-6191 | SCREW - nozzle retainer | 4 | |
| 36 | 51-1151 | WASHER | 4 | |
| 37 | 55-8853 | SCREW - cylinder head | 18 | |
|
55-8853 OEM | Болт ГБЦ, 482 / 486 / 486V, SL/SLX | 1 860 ₽ |
|
|
PP-55-8853 | Болт ГБЦ, 482 / 486 / 486V, SL/SLX | 1 210 ₽ |
|
| 38 | 33-4515 | GASKET - cylinder head | 1 | |
|
33-4122 OEM | Прокладка ГБЦ, Yanmar 486V, SB-XXX/SLX/SLXe | 13 740 ₽ |
|
|
PP-33-4122 | Прокладка ГБЦ, Yanmar 486V, SB-XXX/SLX/SLXe | 2 900 ₽ |
|
| 39 | 51-1190 | PLUG | 1 | |
| 40 | 33-2934 | GASKET - flange | 1 | |
| 41 | 55-8441 | SCREW - flange | 4 |
