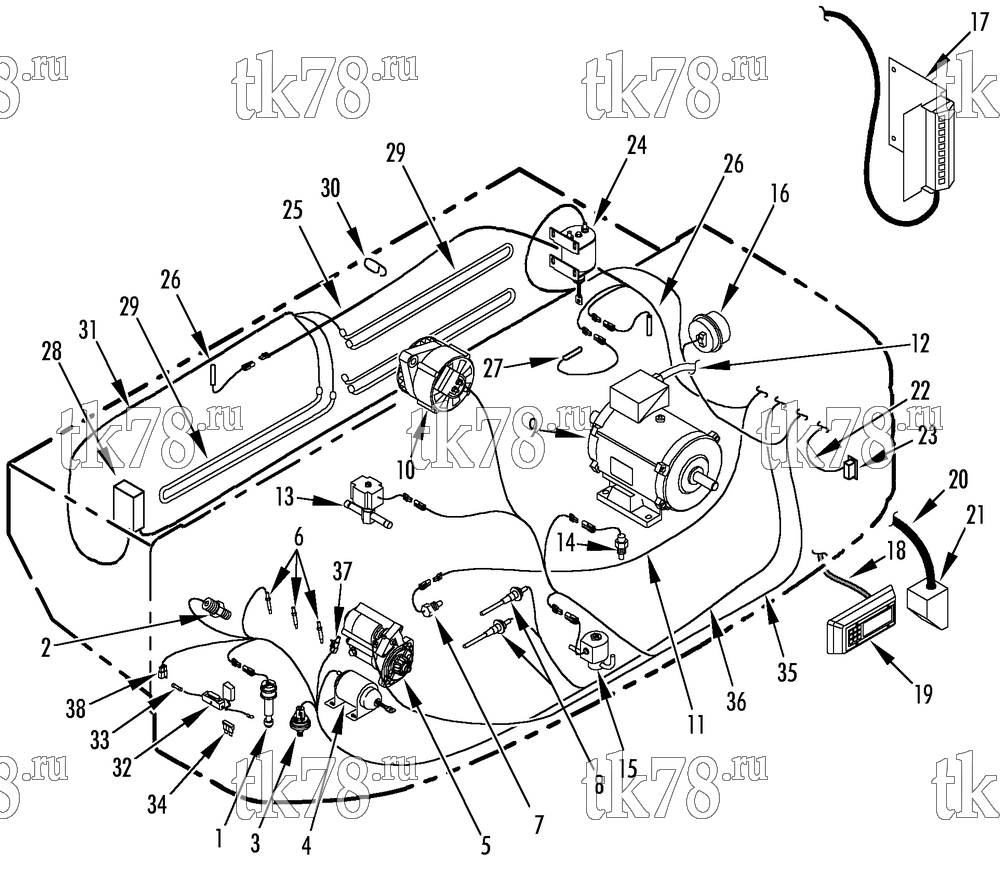

Установкa Thermo King MD-100 w/TK 3.74 Engine схема ELECTRICAL COMPONENTS – 187B2
Обновление от: 10/11/12
| № | TK # | Описание | Кол-во Цена | |
|---|---|---|---|---|
| 1 | 41-4470 | SWITCH - oil level | 1 | |
|
41-4470 OEM | Датчик уровня масла, резьбовой | 12 990 ₽ |
|
|
10-41-4470 | Датчик уровня масла, резьбовой | 4 830 ₽ |
|
| 33-4160 | O-RING - switch | 1 | ||
| 2 | 44-6016 | SENSOR - rpm | 1 | |
|
10-44-6016 | Датчик оборотов двигателя, SB-I/II/III / MD-200/300 / TS-200/300 | 8 900 ₽ |
|
| PP-44-6016 | Датчик оборотов двигателя, SB-I/II/III / MD-200/300 / TS-200/300 | 4 310 ₽ |
|
|
| 3 | 41-6865 | SWITCH - oil pressure (see 187B5) | 1 | |
|
10-41-6865 | Сенсор давления масла, Yanmar, кроме 370 / 376 | 9 310 ₽ |
|
| PP-41-6865 | Сенсор давления масла, Yanmar, кроме 370 / 376 | 2 720 ₽ |
|
|
| 4 | 44-9181 | SOLENOID - fuel (see 109G2) | 1 | |
|
10-44-9181 | Соленоид оборотов двигателя | 22 340 ₽ |
|
| 10-41-1566 | Соленоид оборотов двигателя в сборе | 19 600 ₽ |
|
|
|
PP-44-9181 | Соленоид оборотов двигателя в сборе | 6 870 ₽ |
|
| 44-2756 | DIODE | 1 | ||
|
10-44-2756 | Диод соленоида тяги | 1 920 ₽ |
|
| 5 | 45-1718 | STARTER (see 132A8) | 1 | |
|
10-45-1718 | Стартер, Yanmar 366 / 374 / 388 / 395 | 12 860 ₽ |
|
| PP-45-1718 | Стартер, Yanmar 366 / 374 / 388 / 395 | 9 620 ₽ |
|
|
| 45-2326 | STARTER (standard life plus) | 1 | ||
| 6 | 41-6582 | GLOW PLUG | 3 | |
|
10-41-6582 | Свеча накаливания, Yanmar 249 / 366 / 374 / 388 / 395 | 2 470 ₽ |
|
|
10-42-916 | Свеча накаливания, Yanmar 370 / 376 | 2 340 ₽ |
|
| PP-41-6582 | Свеча накаливания, Yanmar 249 / 366 / 374 / 388 / 395 | 1 190 ₽ |
|
|
| PP-42-916 | Свеча накаливания, Yanmar 370 / 376 | 1 190 ₽ |
|
|
| 44-7129 | CONNECTOR - glow plug | 1 | ||
| 7 | 41-6539 | SENSOR - water temperature | 1 | |
|
10-41-6539 | Датчик температуры двигателя Yanmar 370 / 374 / 376 / 395 / 482 / 486 / 486V | 8 970 ₽ |
|
|
PP-41-6539 | Датчик температуры двигателя Yanmar 370 / 374 / 376 / 395 / 482 / 486 / 486V | 2 720 ₽ |
|
| 8 | 44-6534 | SENSOR - water level (see 213D7) | 2 | |
|
10-44-6534 | Сенсор радиатора | 8 830 ₽ |
|
| 9 | 104-774 | MOTOR - condenser | 1 | |
| 55-6141 | CONNECTOR - liquid tite | 1 | ||
| 55-2635 | LOCKNUT | 1 | ||
| 55-6141 | CONNECTOR - reducer | 1 | ||
| 41-1105 | SLEEVE - crimp | 4 | ||
| 44-6646 | CAP - sleeve | 4 | ||
| 10 | 41-2194 | ALTERNATOR (23 amp, model EA, see 139E13) | 1 | |
|
10-41-2194 | Генератор 23A, KD/MD/RD/TD-II / TS / SB-II/III | 19 720 ₽ |
|
| 11 | 41-1935 | HARNESS - sensor (see 242C9) | 1 | |
| 12 | 41-1953 | CABLE - motor | 1 | |
| 13 | 61-283 | VALVE - solenoid (see 125C10) | 1 | |
| 14 | 41-3845 | SWITCH - hpco (R404A) | 1 | |
| 41-3845 OEM | Выключатель HPCO, KD-II/MD-II/RD-II/MD-XXX / T/TS-Series | 10 040 ₽ |
|
|
|
PP-41-3847 | Выключатель HPCO, KD-II/MD-II/RD-II/MD-XXX / T/TS-Series | 3 080 ₽ |
|
| 41-1987 | SWITCH - hpco (R134a) | 1 | ||
| 15 | 66-8560 | VALVE - pilot solenoid (see 185H8) | 1 | |
| 66-8560 OEM | Пилот соленоид с катушкой 12V, KD/MD/RD/TD-II TS/XDS/SL/SLe/SLX/SLXe | 38 690 ₽ |
|
|
|
10-66-8560 | Пилот соленоид с катушкой 12V, KD/MD/RD/TD-II TS/XDS/SL/SLe/SLX/SLXe | 31 100 ₽ |
|
|
PP-61-8939 | Пилот соленоид с катушкой 12V, KD/MD/RD/TD-II TS/XDS/SL/SLe/SLX/SLXe | 8 380 ₽ |
|
| 16 | 66-6243 | SWITCH - air pressure (see 125G2) | 1 | |
| 17 | 40-709 | BOX - remote light (optional, see 136G2) | 1 | |
| 18 | 41-2308 | HARNESS - remote cab box (see 136G7) | 1 | |
| 19 | 45-1866 | BOX - cab remote (see 136G7) | 1 | |
| 20 | 41-3675 | HARNESS - power | 1 | |
| 21 | NSS | BOX - power receptacle (TSA, see 124G14) | 1 | |
| NSS | BOX - power receptacle (EMEIA, see 173A8) | 1 | ||
| 22 | 41-4474 | HARNESS - switch | 1 | |
|
10-41-4474 | Выключатель и проводкой | 9 260 ₽ |
|
| 44-8914 | RECEPTACLE - switch | 1 | ||
| 44-5066 | TERMINAL - fingrip (14-18 ga) | 3 | ||
| 23 | 41-4644 | SWITCH - on/off | 1 | |
| 41-4644 OEM | Выключатель основной, MD/T-Series | 5 370 ₽ |
|
|
| 24 | 44-2823 | SOLENOID - damper (see 152G7) | 1 | |
|
10-44-2823 | Соленоид оборотов двигателя | 5 370 ₽ |
|
| 25 | 41-2313 | HARNESS - damper solenoid | 1 | |
| 26 | 40-974 | KIT - sensor (graded) | 2 | |
|
40-974 OEM | Датчик температуры к-т, калиброванный | 25 620 ₽ |
|
|
10-40-974 | Датчик температуры к-т, калиброванный | 4 660 ₽ |
|
| 55-3484 | CLAMP - sensor | 1 | ||
| 55-2991 | SCREW - clamp | 1 | ||
| 55-2001 | FLATWASHER | 2 | ||
| 55-4560 | NUT | 1 | ||
| 27 | 40-975 | SENSOR - temperature (ambient, ungraded) | 1 | |
|
40-975 OEM | Датчик температуры к-т, некалиброванный | 10 310 ₽ |
|
|
10-40-975 | Датчик температуры к-т, некалиброванный | 4 660 ₽ |
|
| 55-6388 | CLAMP - sensor | 1 | ||
| 55-3121 | SCREW - clamp | 1 | ||
| 55-2086 | FLATWASHER | 2 | ||
| 55-4953 | NUT | 1 | ||
| 28 | 44-7354 | BOX - junction | 1 | |
| 55-2269 | SCREW - box | 2 | ||
| 55-2001 | FLATWASHER | 4 | ||
| 55-4560 | NUT | 2 | ||
| 29 | 45-1374 | HEATER | 3 | |
| 30 | 91-240 | RETAINER - heater | 12 | |
| 31 | 41-1941 | CABLE - heater | 1 | |
| 32 | 41-3665 | HOLDER - fuse | 1 | |
| 41-3922 | TERMINAL (3/8) | 1 | ||
| 33 | 41-3408 | TERMINAL - splice | 1 | |
| 34 | 41-3666 | FUSE (60 amp) | 1 | |
| 35 | 41-5439 | HARNESS - condenser (see 241C9) | 1 | |
| 44-2793 | TERMINAL - ring (1/4, yellow) | 4 | ||
| 44-2791 | TERMINAL - ring (blue #10, 14-16 ga) | 3 | ||
| 44-2790 | TERMINAL - ring (blue 5/16, 14-16 ga) | 1 | ||
| 44-2792 | TERMINAL - ring (#10, yellow) | 3 | ||
| 36 | 41-5440 | HARNESS - engine (see 242A7) | 1 | |
| 37 | 41-4857 | PLUG - starter | 1 | |
| 38 | 41-3069 | RECEPTACLE - power | 1 | |
| 44-9836 | SOCKET - receptacle | 1 | ||
| 41-4468 | TERMINAL - ring (#8, yellow) | 1 | ||
| 44-2788 | TERMINAL - ring (#8, blue) | 1 |
