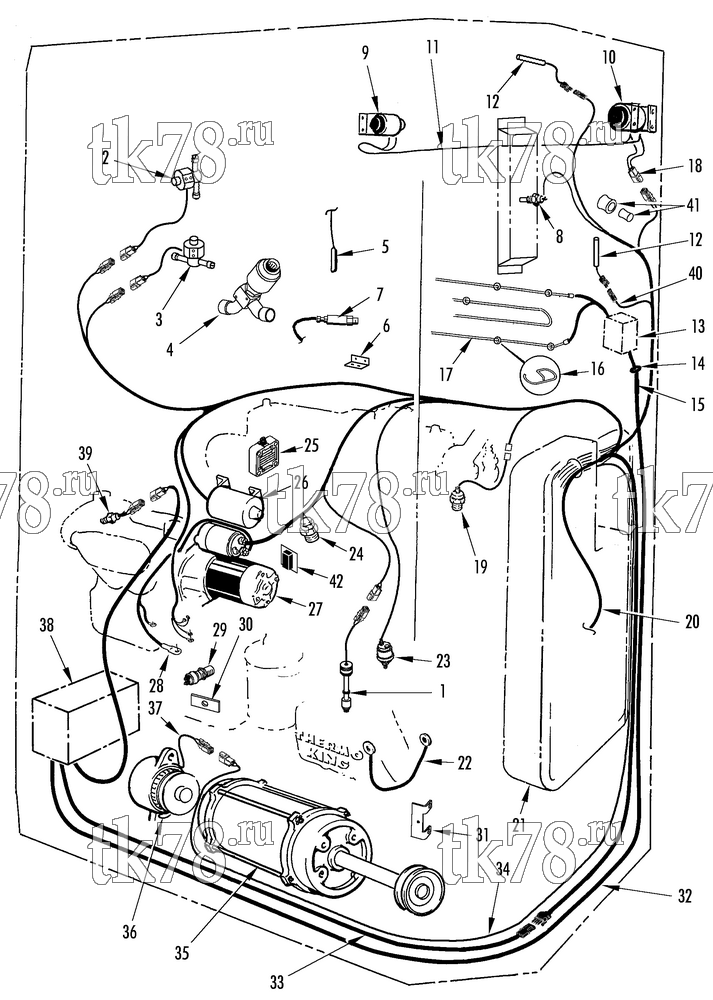

Установкa Thermo King схема ELECTRICAL COMPONENTS (SUPER-II 50 WHISPER) – 160H0
Обновление от: 11/28/12
| № | TK # | Описание | Кол-во Цена | |
|---|---|---|---|---|
| 1 | 41-402 | SWITCH - oil level | 1 | |
|
41-402 OEM | Датчик уровня масла | 10 090 ₽ |
|
|
10-41-402 | Датчик уровня масла | 6 190 ₽ |
|
| 33-3877 | GASKET - switch | 1 | ||
|
10-33-3877 | Уплотнитель датчика уровня масла | 1 030 ₽ |
|
| 41-4470 | SWITCH - oil level (threaded type) | 1 | ||
|
41-4470 OEM | Датчик уровня масла, резьбовой | 12 990 ₽ |
|
|
10-41-4470 | Датчик уровня масла, резьбовой | 4 830 ₽ |
|
| 33-4160 | O-RING - switch | 1 | ||
| 2 | 66-5781 | VALVE - solenoid (see 138A10) | 1 | |
| 3 | 66-7636 | VALVE - pilot solenoid | 1 | |
|
10-66-7636 | Пилот соленоид с катушкой 12V, SB/SL/SLe/SLX/SLXe/SMX-II/V-Series | 33 380 ₽ |
|
|
PP-61-8938 | Пилот соленоид с катушкой 12V, SB/SL/SLe/SLX/SLXe/SMX-II/V-Series | 13 390 ₽ |
|
| 41-1521 | COIL | 1 | ||
|
10-41-1521 | Катушка соленоида, 12V 8W | 5 130 ₽ |
|
| 4 | 61-3764 | VALVE - electronic throttling | 1 | |
| 40-693 | KIT - valve repair | 1 | ||
| 5 | 40-975 | KIT - temperature sensor (hard wired, ungraded) | 1 | |
|
40-975 OEM | Датчик температуры к-т, некалиброванный | 10 310 ₽ |
|
|
10-40-975 | Датчик температуры к-т, некалиброванный | 4 660 ₽ |
|
| 91-6211 | CLAMP - sensor | 1 | ||
| 6 | 91-7242 | SUPPORT - harness | 1 | |
| 55-3628 | RIVET - support | 2 | ||
| 7 | 41-7957 | TRANSDUCER - suction pressure | 1 | |
| 8 | 41-2842 | SENSOR - coolant level | 1 | |
| 9 | 44-2823 | SOLENOID - defrost (see 105A11) | 1 | |
|
10-44-2823 | Соленоид оборотов двигателя | 5 370 ₽ |
|
| 10 | 44-9181 | SOLENOID - defrost (see 105A11) | 1 | |
|
10-44-9181 | Соленоид оборотов двигателя | 22 340 ₽ |
|
| 10-41-1566 | Соленоид оборотов двигателя в сборе | 19 600 ₽ |
|
|
|
PP-44-9181 | Соленоид оборотов двигателя в сборе | 5 860 ₽ |
|
| 44-2756 | DIODE | 1 | ||
|
10-44-2756 | Диод соленоида тяги | 1 920 ₽ |
|
| 11 | 44-7528 | HARNESS - jumper (evaporator/solenoid) | 1 | |
| 12 | 40-974 | KIT - sensor (hard wired, graded) | 1 | |
|
40-974 OEM | Датчик температуры калиброванный | 8 770 ₽ |
|
|
10-40-974 | Датчик температуры калиброванный | 3 500 ₽ |
|
| 91-4316 | BRACKET - ambient sensor | 1 | ||
| 55-6388 | CLAMP - sensor | 2 | ||
| 55-2977 | SCREW - sensor | 1 | ||
| 55-1800 | LOCKWASHER | 1 | ||
| 55-2086 | FLATWASHER | 1 | ||
| 91-6211 | CLAMP - sensor | 1 | ||
| 55-5641 | SCREW - clamp | 1 | ||
| 55-2964 | LOCKWASHER | 1 | ||
| 55-2001 | FLATWASHER | 1 | ||
| 13 | 44-7354 | BOX - junction | 1 | |
| 55-5639 | SCREW - box | 2 | ||
| 55-2201 | FLATWASHER | 4 | ||
| 55-4223 | NUT | 2 | ||
| 14 | 33-367 | GROMMET (5/8 id) | 1 | |
| 33-428 | GROMMET (1/2 id) | 1 | ||
| 15 | 44-7700 | CABLE - heater (cut to 150 in) | 1 | |
| 16 | 91-240 | RETAINER - heater | 42 | |
| 17 | 45-1262 | HEATER (1000W @ 230VAC) | 3 | |
| 18 | 41-1150 | HARNESS - damper | 1 | |
| 19 | 41-6539 | SENSOR - water temperature | 1 | |
|
10-41-6539 | Датчик температуры двигателя, Yanmar 370 / 374 / 376 / 395 / 482 / 486 / 486V | 9 650 ₽ |
|
|
PP-41-6539 | Датчик температуры двигателя, Yanmar 370 / 374 / 376 / 395 / 482 / 486 / 486V | 2 920 ₽ |
|
| 20 | 41-3708 | HARNESS - main (see 160E0) | 1 | |
| 21 | NSS | BOX - control (see 160E0) | 1 | |
| 22 | 44-7096 | HARNESS - ground | 1 | |
| 55-2977 | SCREW - harness to frame | 1 | ||
| 55-2086 | FLATWASHER | 2 | ||
| 55-2699 | LOCKWASHER | 1 | ||
| 55-4953 | NUT | 2 | ||
| 55-4998 | SCREW - harness to sump | 1 | ||
| 55-698 | LOCKWASHER (internal tooth) | 1 | ||
| 55-790 | LOCKWASHER | 1 | ||
| 55-371 | FLATWASHER | 1 | ||
| 23 | 41-7063 | SWITCH - oil pressure | 1 | |
| 10-41-7063 | Датчик давления масла, SB-XXX/SB-III | 3 280 ₽ |
|
|
| 24 | 44-6727 | VALVE - solenoid (see engine section) | 1 | |
|
10-44-6727 | Топливный соленоид, SB-II/III / SMX/SMX-II | 4 300 ₽ |
|
| 25 | 41-2147 | HEATER - air | 1 | |
|
41-2147 OEM | Нагревательный элемент, Yanmar 482 / 486 / 486V | 18 610 ₽ |
|
|
10-41-2147 | Нагревательный элемент, Yanmar 482 / 486 / 486V | 9 330 ₽ |
|
| 26 | 44-9181 | SOLENOID - throttle (see 130D10) | 1 | |
|
|
10-44-9181 | Соленоид оборотов двигателя | 22 340 ₽ |
|
| 10-41-1566 | Соленоид оборотов двигателя в сборе | 19 600 ₽ |
|
|
|
|
PP-44-9181 | Соленоид оборотов двигателя в сборе | 5 860 ₽ |
|
| 27 | 41-1688 | STARTER (see 142F12) | 1 | |
| 28 | 41-3752 | CABLE - battery (positive) | 1 | |
| 29 | 44-9298 | SENSOR - rpm | 1 | |
|
10-44-9298 | Датчик оборотов двигателя | 14 400 ₽ |
|
|
PP-44-9298 | Датчик оборотов двигателя | 2 760 ₽ |
|
| 30 | 91-7192 | BRACKET - main harness | 1 | |
| 55-5005 | SCREW - bracket | 2 | ||
| 55-5006 | LOCKWASHER | 2 | ||
| 55-5914 | FLATWASHER | 2 | ||
| 31 | 91-7195 | BRACKET - harness (alternator) | 1 | |
| 32 | 41-3714 | HARNESS - on/off & diesel/electric switch (see 160E0) | 1 | |
| 33 | 41-3713 | HARNESS - linestarter | 1 | |
| 34 | 41-3753 | HARNESS - alternator to control box | 1 | |
| 35 | 104-735 | MOTOR (Reliance, before 1/02 see 158E9) | 1 | |
| 104-735 | MOTOR (Leroy Somer, 1/02 & after, see 158E9) | 1 | ||
| 36 | 45-2254 | ALTERNATOR (37 amp, see 208F4) | 1 | |
|
10-41-6780 | Генератор 37A, SB-XXX/SMX/SMX-II/SL/SLe SB-II/III | 13 870 ₽ |
|
|
10-45-2589 | Генератор 37A, SB-XXX/SMX/SMX-II/SL/SLe SB-II/III | 13 870 ₽ |
|
| 41-8461 | ALTERNATOR (37 amp, Standard Life Plus) | 1 | ||
|
|
10-41-6780 | Генератор 37A, SB-XXX/SMX/SMX-II/SL/SLe SB-II/III | 13 870 ₽ |
|
|
|
10-45-2589 | Генератор 37A, SB-XXX/SMX/SMX-II/SL/SLe SB-II/III | 13 870 ₽ |
|
| 845-2254 | ALTERNATOR (37 amp, remanufactured) | 1 | ||
| 37 | 41-213 | HARNESS - alternator | 1 | |
| 38 | NSS | LINESTARTER (see 160E7) | 1 | |
| 39 | 41-3669 | SWITCH - hpco | 1 | |
|
10-41-3669 | Выключатель высокого давления, SB/SB-III/SL/SLe | 8 900 ₽ |
|
|
PP-41-3669 | Выключатель высокого давления, SB/SB-III/SL/SLe | 1 500 ₽ |
|
| 41-4523 | SWITCH - only | 1 | ||
|
41-4523 OEM | Выключатель высокого давления, SLX/SLXe | 15 650 ₽ |
|
| 10-41-4523 | Выключатель высокого давления, SLX/SLXe | 12 390 ₽ |
|
|
| 40 | 41-3711 | HARNESS - sensor (before 1/02) | 1 | |
| 41-5164 | HARNESS - sensor (1/02 & after w/hardwired sensors) | 1 | ||
| 41 | 91-9608 | SHELL - harness feed thru | 1 | |
| 91-9609 | PLUG - harness feed thru | 1 | ||
| 42 | 41-2794 | RELAY - starter | 1 | |
| US-41-2794 | Реле стартера | 3 870 ₽ |
|
|
| 41-3318 | RELAY - plug in | 1 | ||
| 55-2995 | SCREW - relay | 1 | ||
| 55-2001 | FLATWASHER | 2 |
