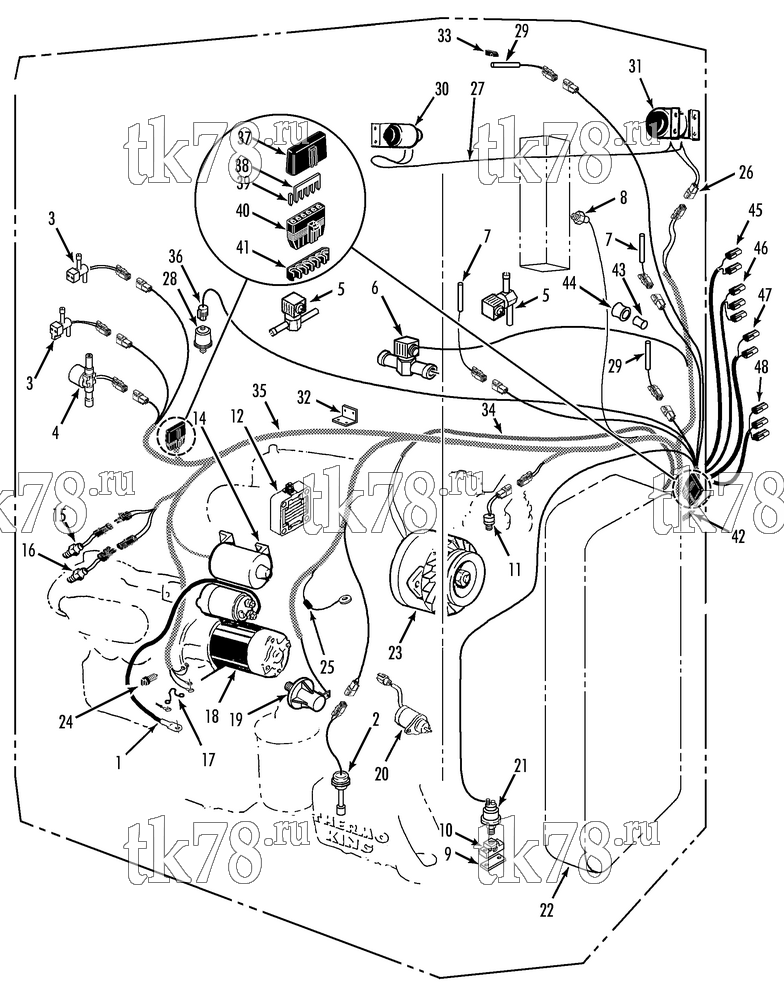

Установкa Thermo King схема ELECTRICAL COMPONENTS (SUPER-II SR) – 154A11
Обновление от: 8/21/11
| № | TK # | Описание | Кол-во Цена | |
|---|---|---|---|---|
| 1 | 41-2714 | CABLE - battery (see 90G12) | 1 | |
| 2 | 41-402 | SWITCH - oil level | 1 | |
|
41-402 OEM | Датчик уровня масла | 10 090 ₽ |
|
|
10-41-402 | Датчик уровня масла | 6 190 ₽ |
|
| 33-3877 | GASKET - switch | 1 | ||
|
10-33-3877 | Уплотнитель датчика уровня масла | 1 030 ₽ |
|
| 3 | 66-7636 | VALVE - pilot solenoid (purge & pressure, see 151G9) | 2 | |
|
10-66-7636 | Пилот соленоид с катушкой 12V, SB/SL/SLe/SLX/SLXe/SMX-II/V-Series | 33 380 ₽ |
|
|
PP-61-8938 | Пилот соленоид с катушкой 12V, SB/SL/SLe/SLX/SLXe/SMX-II/V-Series | 13 390 ₽ |
|
| 4 | 61-1300 | VALVE - solenoid (see 134A6) | 1 | |
|
61-1300 OEM | Клапан Ø 18мм, SB/SB-III/SMX/SMX-II/MD-II/RD-II/SL/SLX/SLXe | 41 690 ₽ |
|
| 5 | 61-3401 | VALVE - liquid & defrost (see 116G14) | 1 | |
|
10-61-9093 | Соленоид горячего газа, MD-II/RD-II/SB-III/SMX/UTS / T/UT-Series | 19 380 ₽ |
|
| 6 | 61-3844 | VALVE - suction (see 138B13) | 1 | |
| 7 | 40-975 | SENSOR - temperature (ambient, ungraded) | 2 | |
|
40-975 OEM | Датчик температуры к-т, некалиброванный | 10 310 ₽ |
|
|
10-40-975 | Датчик температуры к-т, некалиброванный | 4 660 ₽ |
|
| 8 | 44-6534 | SENSOR - coolant level (see 107D1) | 1 | |
|
10-44-6534 | Сенсор радиатора | 8 830 ₽ |
|
| 9 | 33-2458 | MAT - isolator (oil pressure sensor) | 1 | |
| 10 | 55-8665 | ELBOW - flange | 1 | |
| 55-3031 | SCREW - elbow | 2 | ||
| 55-2001 | FLATWASHER | 2 | ||
| 55-2964 | LOCKWASHER | 2 | ||
| 55-7616 | WASHER - shoulder | 2 | ||
| 55-7602 | INSERT - threaded | 1 | ||
| 11 | 41-6539 | SENSOR - coolant temperature | 1 | |
|
10-41-6539 | Датчик температуры двигателя Yanmar 370 / 374 / 376 / 395 / 482 / 486 / 486V | 8 970 ₽ |
|
|
PP-41-6539 | Датчик температуры двигателя Yanmar 370 / 374 / 376 / 395 / 482 / 486 / 486V | 2 720 ₽ |
|
| 12 | 41-2147 | HEATER - air | 1 | |
|
41-2147 OEM | Нагревательный элемент, Yanmar 482 / 486 / 486V | 17 610 ₽ |
|
| 13 | Not Used | |||
| 14 | 44-9181 | SOLENOID - throttle (see 130D10) | 1 | |
|
10-44-9181 | Соленоид оборотов двигателя | 22 340 ₽ |
|
| 10-41-1566 | Соленоид оборотов двигателя в сборе | 19 600 ₽ |
|
|
|
PP-44-9181 | Соленоид оборотов двигателя в сборе | 5 860 ₽ |
|
| 15 | 41-3669 | SWITCH - hpco (yellow) | 1 | |
|
10-41-3669 | Выключатель высокого давления, SB/SB-III/SL/SLe | 7 850 ₽ |
|
|
PP-41-3669 | Выключатель высокого давления, SB/SB-III/SL/SLe | 1 500 ₽ |
|
| 16 | 44-9826 | SWITCH - hpco | 1 | |
| 17 | 44-8244 | FUSE LINK (see 90G12) | 1 | |
|
10-44-8244 | Провод предохранителя | 1 790 ₽ |
|
| 18 | 41-1688 | STARTER (see 142F12) | 1 | |
| 19 | 41-7063 | SWITCH - oil pressure | 1 | |
| 10-41-7063 | Датчик давления масла, SB-XXX/SB-III | 3 280 ₽ |
|
|
| 20 | 44-6727 | VALVE - solenoid (see 152D4, engine section) | 1 | |
|
10-44-6727 | Топливный соленоид, SB-II/III / SMX/SMX-II | 4 300 ₽ |
|
| 21 | 44-8883 | SENSOR - oil pressure transducer | 1 | |
|
10-44-8883 | Сенсор давления масла, SB/SB-III/SMX-II/SL/SLe/TS-Series (SR) | 9 810 ₽ |
|
|
PP-44-8883 | Сенсор давления масла, SB/SB-III/SMX-II/SL/SLe/TS-Series (SR) | 2 930 ₽ |
|
| 22 | NSS | BOX - control (see 154A12) | 1 | |
| 23 | 45-2258 | ALTERNATOR (120 amp) | 1 | |
|
10-41-6782 | Генератор 120A, SB-XXX/SB-III/SMX/SMX-II/SL/SLe | 14 230 ₽ |
|
| 41-8465 | ALTERNATOR (120 amp new exchange) | 1 | ||
|
|
10-41-6782 | Генератор 120A, SB-XXX/SB-III/SMX/SMX-II/SL/SLe | 14 230 ₽ |
|
| 845-2258 | ALTERNATOR (120 amp remanufactured) | 1 | ||
| 44-9143 | REGULATOR (with brush) | 1 | ||
|
10-42-1379 | Реле-регулятор, SB-XXX/SMX/SMX-II/SL/SLe / SB-II/III | 1 700 ₽ |
|
| 24 | 44-9298 | SENSOR - rpm | 1 | |
|
10-44-9298 | Датчик оборотов двигателя | 14 400 ₽ |
|
|
PP-44-9298 | Датчик оборотов двигателя | 3 310 ₽ |
|
| 25 | 44-7663 | DIODE - silicone | 1 | |
| 55-5580 | SCREW - diode | 1 | ||
| 55-4608 | LOCKWASHER | 1 | ||
| 26 | 41-1150 | HARNESS - damper | 1 | |
| 27 | 44-7528 | HARNESS - solenoid jumper | 1 | |
| 28 | 41-1107 | TRANSDUCER - pressure | 1 | |
| 29 | 40-974 | KIT - sensor (discharge & return air) | 2 | |
|
40-974 OEM | Датчик температуры к-т, калиброванный | 25 620 ₽ |
|
|
10-40-974 | Датчик температуры к-т, калиброванный | 4 660 ₽ |
|
| 30 | 44-2823 | SOLENOID - defrost (see 80F4) | 1 | |
|
10-44-2823 | Соленоид оборотов двигателя | 5 370 ₽ |
|
| 31 | 44-9181 | SOLENOID - defrost (see 80F4) | 1 | |
|
|
10-44-9181 | Соленоид оборотов двигателя | 22 340 ₽ |
|
| 10-41-1566 | Соленоид оборотов двигателя в сборе | 19 600 ₽ |
|
|
|
|
PP-44-9181 | Соленоид оборотов двигателя в сборе | 5 860 ₽ |
|
| 32 | 94-1772 | SUPPORT - main harness | 1 | |
| 33 | 91-6211 | CLAMP - sensor | 1 | |
| 34 | 41-3266 | HARNESS - alternator | 1 | |
| 35 | 41-3268 | HARNESS - main (see 154A12) | 1 | |
| 36 | 44-9631 | PLUG - transducer (3-pin) | 1 | |
| 37 | 41-1787 | COVER - connector | 2 | |
| 38 | 41-1788 | BUSBAR | 2 | |
| 39 | 44-7812 | PLUG - cavity (green) | 1 | |
| 40 | 41-1789 | CONNECTOR - tower (6-pin) | 2 | |
| 41 | 41-1790 | LOCK - secondary (6-pin connector) | 2 | |
| 42 | 41-3267 | HARNESS - sensor | 1 | |
| 43 | 91-9608 | PLUG - harness feed thru | 1 | |
| 44 | 91-9609 | SHELL - harness feed thru | 1 | |
| 45 | 41-3269 | HARNESS - evaporator fan (zone 2) | 1 | |
| 46 | 41-3270 | HARNESS - evaporator (zone 2) | 1 | |
| 47 | 41-3271 | HARNESS - evaporator fan (zone 3) | 1 | |
| 48 | 41-3272 | HARNESS - evaporator (zone 3) | 1 |
