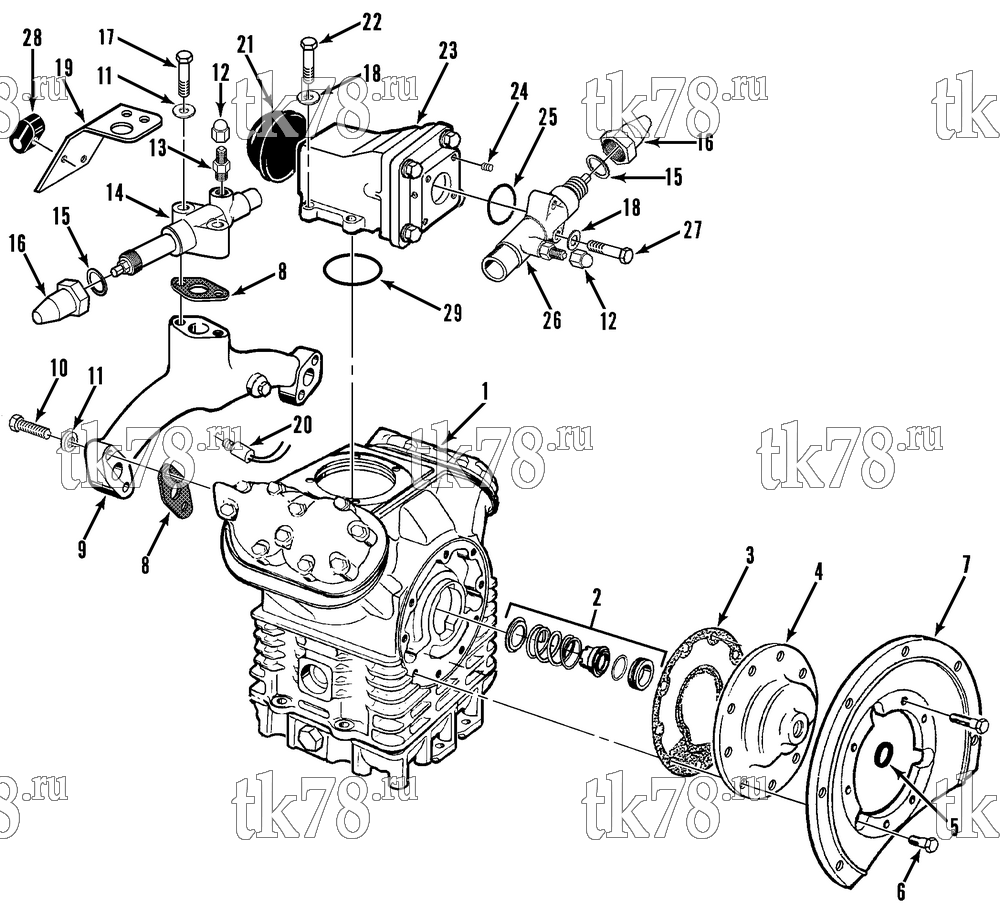

Установкa Thermo King схема COMPRESSOR GROUP – 109F11
Обновление от: 5/6/96
| № | TK # | Описание | Кол-во Цена | |
|---|---|---|---|---|
| 1 | 102-524 | COMPRESSOR - X430 | 1 | |
| 102-494 | COMPRESSOR - X430 (see 125A13) | 1 | ||
| 2 | 22-778 | SEAL - crankshaft | 1 | |
| 22-778 OEM | Сальник коленвала, X418/X426/X430 | 14 860 ₽ |
|
|
|
10-22-778 | Сальник коленвала, X418/X426/X430 | 11 920 ₽ |
|
|
PP-22-778 | Сальник коленвала, X418/X426/X430 | 2 720 ₽ |
|
| 3 | 33-2513 | GASKET - drive end | 1 | |
|
10-33-2513 | Прокладка передней крышки, X418/426/430/640 | 1 450 ₽ |
|
| PP-33-2513 | Прокладка передней крышки, X418/426/430/640 | 500 ₽ |
|
|
| 4 | 22-755 | COVER - drive end | 1 | |
|
10-22-755 | Крышка компрессора Cover, Bearing Drive | 11 650 ₽ |
|
| 5 | 33-2120 | SEAL - oil | 1 | |
| 10-33-2120 | Сальник крышки компрессора X426/430/640 | 1 690 ₽ |
|
|
| PP-33-2120 | Сальник крышки компрессора X426/430/640 | 480 ₽ |
|
|
| 6 | 55-2381 | SCREW - cover | 9 | |
| 7 | 22-720 | FLANGE - coupling | 1 | |
| 8 | 33-2805 | GASKET - valve & manifold | 3 | |
|
33-2805 OEM | Прокладка коллектора армированная, X426/430 | 800 ₽ |
|
|
10-33-2805 | Прокладка коллектора армированная, X426/430 | 620 ₽ |
|
|
10-33-2546 | Прокладка коллектора, X426/430 | 340 ₽ |
|
|
PP-33-2805 | Прокладка коллектора, X426/430 | 50 ₽ |
|
| 9 | 22-759 | MANIFOLD - discharge | 1 | |
| 10 | 55-3641 | SCREW - manifold | 4 | |
| 11 | 55-6804 | WASHER - sealing | 6 | |
| 12 | 55-1983 | CAP - flare | 2 | |
| 13 | 55-459 | COUPLING | 1 | |
| 14 | 66-129 | VALVE - discharge (incl valve cap & gasket) | 1 | |
|
10-66-129 | Сервисный вентиль, X426/430 | 22 340 ₽ |
|
| 15 | 33-350 | GASKET - cap | 2 | |
| 16 | 66-3015 | CAP - valve (brass, incl gasket) | 1 | |
|
10-66-3015 | Крышка сервисного клапана, латунь, X426/430/640 | 3 000 ₽ |
|
| P-17-10806-10 | Крышка сервисного клапана, латунь, 05K/05G/06D | 3 000 ₽ |
|
|
| 17 | 55-2916 | SCREW - discharge valve | 2 | |
| 18 | 55-896 | FLATWASHER | 6 | |
| 19 | 91-4416 | BRACKET - discharge tube | 1 | |
| 20 | 44-9408 | SWITCH - hpco | 1 | |
|
10-44-9408 | Выключатель высокого давления, SB-III/SMX | 6 530 ₽ |
|
| 21 | 66-3612 | CAP - valve (rubber) | 1 | |
| 22 | 55-2381 | SCREW - throttling valve | 4 | |
| 23 | 66-6825 | VALVE - throttling (see 110F5) | 1 | |
| 24 | 55-5994 | SCREW - set (plugs the 2 unused holes in throttling valve) | 2 | |
| 25 | 33-230 | O-RING - valve (1.875 id) | 1 | |
|
10-33-230 | О-ринг сервисного клапана, X418/426/430/640 | 380 ₽ |
|
| PP-33-230 | О-ринг сервисного клапана, X418/426/430/640 | 220 ₽ |
|
|
| 26 | 66-5318 | VALVE - suction (incl cap & gasket) | 1 | |
| 66-5318 OEM | Всасывающий клапан X426/430/640 | 42 100 ₽ |
|
|
|
10-66-5318 | Всасывающий клапан X426/430/640 | 28 770 ₽ |
|
| 27 | 55-2683 | SCREW - valve | 2 | |
| 28 | 91-372 | CLAMP - tube | 2 | |
| 55-3462 | SCREW - clamp | 2 | ||
|
20-55-3462 | Болт | 600 ₽ |
|
| 55-1800 | LOCKWASHER | 2 | ||
| 55-1801 | NUT | 2 | ||
| 29 | 33-1221 | O-RING - valve | 1 | |
|
10-33-1221 | О-ринг под клапан - регулятор давления | 280 ₽ |
|
